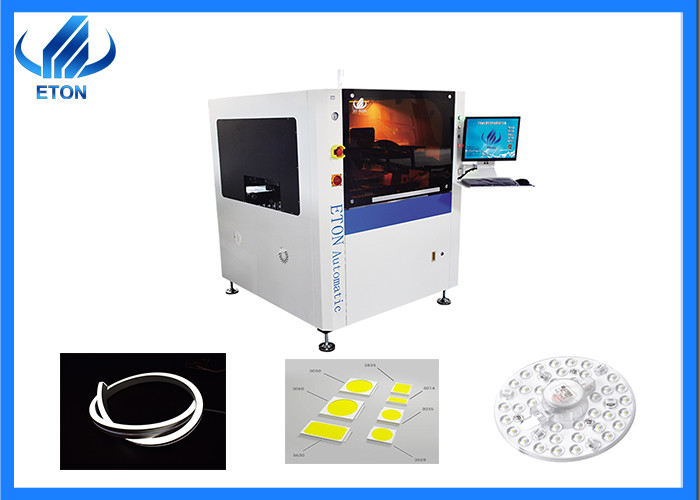

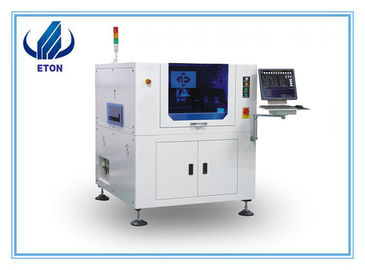

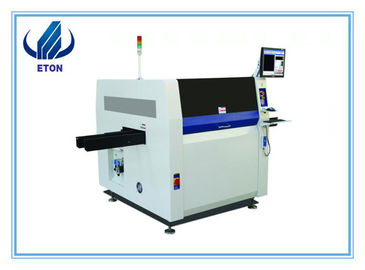

Автоматический трафаретный принтер SMT хорошего качества ET-F400
Что такое полностью автоматический принтер?
Современные машины для печати паяльной пасты обычно состоят из пластин, оловянной пасты, тиснения,
и платы трансмиссии.Его принцип работы: во-первых, печатная плата закрепляется на
стол для позиционирования печати, а затем паяльная паста или красный клей печатаются на соответствующем
прокладка через стальную сетку левым и правым скребками печатной машины и печатной платы, которая
равномерно напечатано.Станция передачи вводится в машину для укладки
для автоматического размещения.
Автоматические параметры принтера
|
|
Модель |
ЭТ-Ф400 |
| Вещь |
|
| Рамки экрана |
Минимальный размер |
370X370мм |
| Максимальный размер |
737X737мм |
| Толщина |
25~40мм |
| Минимальный размер печатной платы |
50х50мм |
| Максимальный размер печатной платы |
400X340мм |
| Толщина печатной платы |
0,4~6 мм |
| Деформация печатной платы |
<1% |
| Транспортная высота |
900±40мм |
| Транспортное направление |
Влево-вправо;Право-влево;Влево-влево;Право-вправо |
| Транспортная скорость |
Макс. 1500 мм/с Программируемый |
Расположение доски
п |
Система поддержки |
Магнитный штифт/регулируемый стол вверх-вниз/поддерживающий блок
рукой |
| Зажимная система |
боковой зажим, вакуумная насадка |
| Печатающая головка |
Две независимые моторизованные печатающие головки |
| Скорость ракеля |
6~200мм/сек |
| Давление ракеля |
0~15кг |
| Угол ракеля |
60°/55°/45° |
| Тип ракеля |
Нержавеющая сталь (Стандарт), пластик |
| Скорость разделения трафарета |
0,1~20 мм/сек программируется |
| Система очистки |
Сухой, влажный, вакуумный (программируемый) |
| Таблица Диапазоны регулировки |
X: ± 10 мм; Y: ± 10 мм; θ: ± 2 ° |
| Машина |
|
| Точность повторения позиции |
±0,01 мм |
| Точность печати |
±0,025 мм |
| Время цикла |
<7 с (исключая печать и очистку) |
| Смена продукта |
<5 мин. |
| Требуется воздух |
4,5~6 кг/см2 |
| Входная мощность |
Переменный ток: 220 ± 10%, 50/60 Гц 1Φ 3 кВт |
| Метод управления |
ПК-управление |
| Размеры машины |
1220(Д)X1355(Ш)X1500(В)мм |
| Вес машины |
Приблизительно: 1000 кг |
Информация о компании
Shenzhen Eton Automation Equipment Co., Ltd, расположенная в 44-м здании, 5-м квартале Cuigang Industrial.
Район, Фуйонг, район Баоань, Шэньчжэнь, Китай.Компания Eton фокусируется на создании национального бренда
и сконцентрируйтесь на предоставлении клиентам профессиональных рекомендаций, машин хорошего качества, хороших продаж
услуги автоматических станков смт.
В связи с быстрым развитием светодиодной индустрии ETON фокусируется на исследованиях и разработках и постоянно совершенствует
конкурентоспособность машин его размещения.Теперь мы последовательно достигли стратегического сотрудничества
со многими отечественными и зарубежными компаниями.И добился всеобщего признания и
хвалить.В области высокоскоростных установочных машин стал ведущим китайским брендом.
