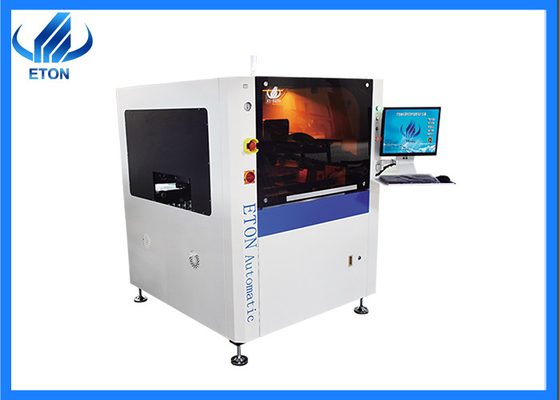

Автоматическая печатная машина с печатными линзами на ПКБ
FРазмеры принтеров SMT Stencil
1.Система транспортировки и зажима ПКБ
1 Направление загрузки ПКБ может быть свободно выбрано и объединено.
2 Уникально разработанный внутренний конвейерный ремень для предотвращения заторможения.
3 Программируемое управление скоростью транспортировки делает остановку ПКБ более точной.
4 Принять гибкие боковые зажимы и сегментированные опоры для эффективного зажима ПХБ, чтобы обеспечить полностью сбалансированный контакт между ПХБ и стальной сеткой.
5 Оптимизированная конструкция привода модуля эффективно повышает стабильность калибровки платформы и обеспечивает ультрамалую передачу при тонкой настройке,чтобы машина могла удовлетворить требованиям к более высокой точности печатиСтруктура проста и надежна, регулируемость удобна, и регулирование высоты PIN-кода поддержки ПКБ с различными толщинами может быть быстро реализовано.
- Система расположения штемпеля
1 Подвесная подвеска прямого соединения с формой моста.
2 Размер стальной сетки универсален, с хорошей и широкой применимостью.
3 Сегментированная фиксированная стальная сетка.
1 Литой алюминиевый скрепер для обеспечения более плавной работы скрепера.
2 Программируемая подвеска с саморегулируемыми шаговыми двигателями и печатной головкой.
3 Двусторонняя конструкция сдвижной рельсы типа с двусторонним сдвижным расположением обеспечивает точность и плавность работы до и после печати.
4 В соответствии с различными требованиями к давлению передней и задней сжатий и стабильности подъема и опускания, для предотвращения утечки пасты для сварки,лезвие имеет определенную упругую конструкцию зажима, давление скважины, скорость подъема, скорость печати и диапазон печати регулируются программным обеспечением.предоставить клиентам хорошую платформу управления печатью.
5 Сдвижная рельсовая система скребец, улучшить стабильность работы и продлить срок службы.
6 Устройство обратной связи с давлением полностью закрытого цикла скребпера постоянно контролирует давление скребпера, что делает печать более полной.
7 Встроенная шкала, никогда не падает.
1 Простой в изучении и простой в использовании пользовательский интерфейс
2 С хорошей функцией диалога между человеком и машиной
3 Создание программных файлов с учебными и навигационными функциями, с указаниями на каждый шаг.
4 переключатель на одну клавишу между китайским и английским языками, с журналом операций, анализом и диагностикой ошибок и другими функциями.
- Образ и оптическая система
1 Ось X,Y использует высокоточный шлифовальный шаровой винт, приводящийся на обеих сторонах сервомоторами.
2 Внутри добавляется поляризатор, и Марка различных форм автоматически и точно захватывается, а также верхние, нижние и коаксиальные трехсторонние единообразные источники света.
Параметр печатного принтера
| Модель |
ET5235 |
| Фремы экрана |
Максимальный размер |
737 мм |
| Минимальный размер |
470 мм |
| Толщина |
25-40 мм |
| Размер ПКБ |
Max: 520*350 мм MIN: 50*50 мм |
| Толщина ПКБ |
0.6-6 мм |
| ПКБ-печать |
< 1% (максимальная диагональ PCB) |
| Высота транспортировки |
900±20 мм |
| Направление транспорта |
Лево-право; право-лево; лево-лево; право-право |
| Скорость транспортировки |
MAX 1200 мм/с Программируемый |
| Местонахождение платы ПКБ |
Система поддержки |
Магнитный шприц/стол вверх-вниз регулируется вручную |
| Система зажима |
Уникальный верх плоский, боковой зажим |
| Глава печати |
Две независимые печатные головки прямого соединения двигателя-водителя |
| Скорость свертывателя |
6-300 мм/сек |
| Давление свертывателя |
0-10 кг/см2 |
| Угол свертывателя |
55° (стандарт) |
| Тип скважины |
Скрепер для стали ((стандартный), фотоэлектрический скрепер ((опциональный) |
| Скорость разделения шаблона |
0.1-20 мм/сек Программируемый |
| Система очистки |
Сухой, влажный, вакуумный ((Программируемый) |
| Диапазоны корректировки таблицы |
X:±5mm;Y:±5mm;Θ:±2° |
| Точность печати |
± 0,025 мм |
| Время цикла |
≤9s (без печати и очистки) |
| Смена продукции |
<5 мин |
| Требуется воздух |
40,5-6 кг/см2 |
| Вводная мощность |
AC:220±10%, 50/60HZ 1Φ 3КВт |
| Метод контроля |
Контроль ПК |
| Размер |
1240 ((L) * 1450 ((W) * 1650 ((H) |
| Вес |
Приблизительно: 700 кг |
| Высота на поверхности для передачи ПКБ |
10 мм |
SMT Решение производственной линии: DOB лампочки / панельный свет / Downlight / Floodlight / Striplight / трубный свет и т.д.
RFQ
Вопрос: Есть ли какая-либо гарантия качества?
Мы придерживаемся качества в первую очередь, ориентированы на клиента, непрерывное совершенствование!
Вопрос: Что такое SMT-машина?
Это светодиодная лампочка, использующая технологию поверхностного монтажа.
Вопрос: Гарантируется ли послепродажное обслуживание машины?
Каждая из наших машин имеет годовую гарантию и будет регулярно посещать клиентов для использования.
Вопрос: Чем мы можем помочь?
A: Мы предоставляем SMT-машину, мы также можем предоставить схему производственной линии и так далее. Профессиональная техническая поддержка и обслуживание.
Вопрос: Какова ваша дата доставки?
О: Дата доставки около 25-30 дней после получения депозита.
Вопрос: Каковы ваши условия оплаты?
Ответ: 30% депозита и 70% баланса перед отправкой.
Вопрос: Эта машина проста в использовании? если у меня нет опыта, я также могу хорошо управлять ею?
О:Да, наша машина предназначена для простого использования, обычно вам понадобится 1 день, чтобы научиться работать, если вы технический специалист, это будет намного быстрее научиться.
