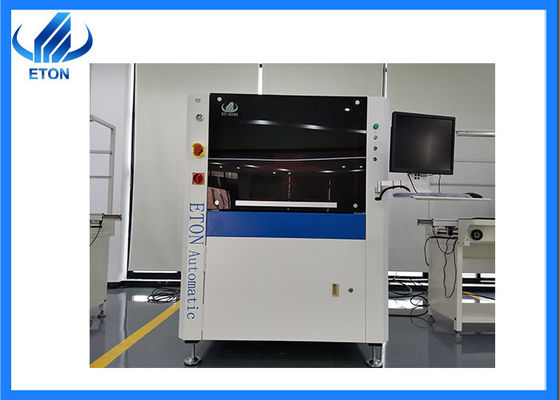

Автоматическая печатная машина с печатными линзами на ПКБ
FРазмеры принтеров SMT Stencil
SMT автоматический принтер:
1 Простой в изучении и простой в использовании пользовательский интерфейс
2 С хорошей функцией диалога между человеком и машиной
3 Создание программных файлов с учебными и навигационными функциями, с указаниями на каждый шаг.
4 переключатель на одну клавишу между китайским и английским языками, с журналом операций, анализом и диагностикой ошибок и другими функциями.
1 Ось X,Y использует высокоточный шлифовальный шаровой винт, приводящийся на обеих сторонах сервомоторами.
2 Внутри добавляется поляризатор, и Марка различных форм автоматически и точно захватывается, а также верхние, нижние и коаксиальные трехсторонние единообразные источники света.
1.Система транспортировки и зажима ПКБ
1 Направление загрузки ПКБ может быть свободно выбрано и объединено.
2 Уникально разработанный внутренний конвейерный ремень для предотвращения заторможения.
3 Программируемое управление скоростью транспортировки делает остановку ПКБ более точной.
4 Принять гибкие боковые зажимы и сегментированные опоры для эффективного зажима ПХБ, чтобы обеспечить полностью сбалансированный контакт между ПХБ и стальной сеткой.
5 Оптимизированная конструкция привода модуля эффективно повышает стабильность калибровки платформы и обеспечивает ультрамалую передачу при тонкой настройке,чтобы машина могла удовлетворить требованиям к более высокой точности печатиСтруктура проста и надежна, регулируемость удобна, и регулирование высоты PIN-кода поддержки ПКБ с различными толщинами может быть быстро реализовано.
Параметр печатного принтера
| Размер ПКБ |
Max: 520*350 мм MIN: 50*50 мм |
| Толщина ПКБ |
0.6-6 мм |
| ПКБ-печать |
< 1% (максимальная диагональ PCB) |
| Высота транспортировки |
900±20 мм |
| Направление транспорта |
Лево-право; право-лево; лево-лево; право-право |
| Скорость транспортировки |
MAX 1200 мм/с Программируемый |
| Глава печати |
Две независимые печатные головки прямого соединения двигателя-водителя |
| Скорость свертывателя |
6-300 мм/сек |
| Давление свертывателя |
0-10 кг/см2 |
| Угол свертывателя |
55° (стандарт) |
| Тип скважины |
Скрепер для стали ((стандартный), фотоэлектрический скрепер ((опциональный) |
| Скорость разделения шаблона |
0.1-20 мм/сек Программируемый |
| Система очистки |
Сухой, влажный, вакуумный ((Программируемый) |
| Диапазоны корректировки таблицы |
X:±5mm;Y:±5mm;Θ:±2° |
| Точность печати |
± 0,025 мм |
| Время цикла |
≤9s (без печати и очистки) |
| Смена продукции |
<5 мин |
| Требуется воздух |
40,5-6 кг/см2 |
| Вводная мощность |
AC:220±10%, 50/60HZ 1Φ 3КВт |
| Метод контроля |
Контроль ПК |
| Размер |
1240 ((L) * 1450 ((W) * 1650 ((H) |
| Вес |
Приблизительно: 700 кг |

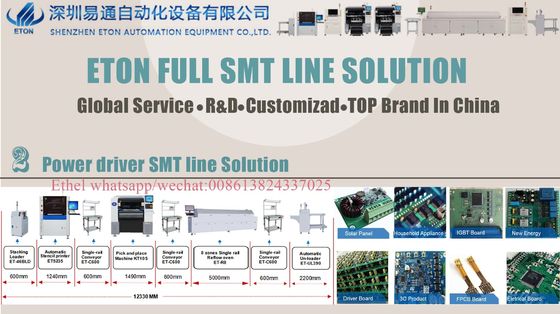

SMT-решение для производственной линии
Клиенты ETON
Наша продукция экспортируется в более чем30Страны и регионы
Например, Южная Корея, Турция, Египет, Индия, Россия, Америка, Бразилия, Тунис, Польша, Литва, Южная Африка, Иран,Вьетнам, Пакистан, Саудовская Аравия, Узбекистан, Нигерия, Германия и т.д.
Услуги ETON Glober
- Профессиональные решения: Предоставление профессиональных SMT полных решений
- Бесплатная гарантия: один год гарантийный заводской сервис.
- Бесплатная установка: Бесплатная установка на месте для обеспечения бесперебойного производства.
- Бесплатная техническая подготовка: профессиональная подготовка по эксплуатации и техническому обслуживанию.
- Бесплатная техническая поддержка: 24 часа в сутки.
Обновление свободного программного обеспечения: предлагать бесплатные обновления программного обеспечения на протяжении всей жизни
