Основные характеристики машины
Интегрированный руководитель размещения
Легкий вес, голова интегрированно сформирована, 10 наборов оси Z независимо управляются модульным магнитным линейным двигателем, который значительно улучшает скорость, точность и стабильность

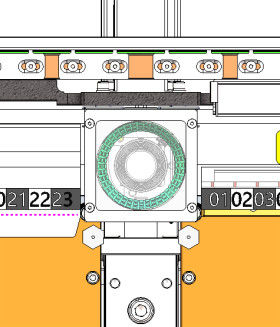

Система точных углов
Модульная угловая система самостоятельно контролирует угол каждого компонента для обеспечения высокой точности размещения.
Устройство для обнаружения вакуума
Каждая головка размещения с независимой функцией обнаружения, что повышает стабильность оборудования и надежность продукта.
Ультравысокоскоростные возможности
Принятие высококачественных магнитных линейных двигателей и многофункциональной модульной головки, возможности размещения увеличились на 25% по сравнению с традиционными машинами, с оптимальной скоростью достижения 98000CPH
- Что?

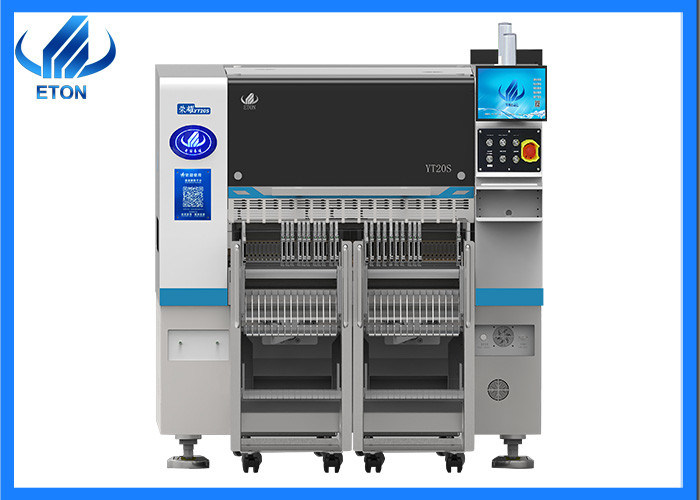

Главный параметр машины
| Модель |
YT20S |
| Размер |
| Длина |
1480 мм |
| Ширина |
2680 мм |
| Высота |
1650 мм |
| Общая масса |
2380 кг |
| ПХБ |
| Протяженность PCB ширина |
Максимум: 500*300 мм ((1200*450 вариант) Минус: 50*50 мм |
| Толщина ПКБ |
0.5-5 мм |
| Застегивание ПКБ |
Зажимание цилиндров, регулируемая ширина рельса |
| Режим установки |
Групповой сбор и раздельное размещениеотдельный сбор и отдельное размещение |
| О.С. |
| Система |
Windows7 |
| Программа |
НИОКР самостоятельно |
| Дисплей |
Монитор с светодиодными лампами |
| Устройство ввода |
Клавиатура, мышь |
| Система зрения |
| Номер камеры |
1 PCS (камера зрения на полете головы) |
| Камера 2 PCS Mark |
| Увеличение точности установки |
CHIP±0,03 мм QFP±0,025 мм Cpk |
| Высота установки |
16 мм (другая высота может быть настроена) |
| Скорость установки |
98000 CPH ((В лучшем состоянии) |
| Компоненты |
0201~12MM упаковочный материал и материал IC ((Опциональная фиксированная камера для 0201~35*35MM),Другие размеры компонентов могут быть настроены |
| Пространство компонентов |
0.2 мм |
| Номер станции питания |
104 шт. |
| Количество сопла |
20 шт. |
| Сила |
220AC 50Гц |
| Потребление энергии |
1.5кВт |
| Окружающая среда |
23°C±3°C |
| Скорость передачи |
> 1000 мм/сек |
| Направление передачи |
Одинокий ((левый→ правый или правый→ левый) |
| Режим передачи |
Онлайн диск |
| Режим положения |
Оптические |
| Потребление газа |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Электрическое управление |
Независимые исследования и разработки ETON |
| Модуль управления картой движения 1 комплект |
Независимые исследования и разработки ETON |
| Оси X, Y, Z. Путь движения |
Высококачественный магнитный линейный мотор |
| Путь кормления |
Интеллектуальная питательная установка с двойным двигателем |
| Интерфейс системы управления производством MES |
Настраиваемый |
Заявления
- Что?
Наше преимущество
ETON является пионером в области СМТ машины в Китае, которые имеют более чем 18-летний опыт. и владели CCC, SIRA, сертификаты CE с 9 патентов на изобретения, 112 практических патентов,12 авторские права на программное обеспечение технологий интеллектуальной собственности.
Заграничный рынок: Продукция экспортируется в более чем 30 стран и регионов, включая Южную Корею, Индию, Вьетнам, Тунис, Египет, Турцию, Россию, Бразилию и т.д.
Отправка и доставка
Что касается части доставки и доставки, есть три способа для вашей справки, и разный способ для разных ситуаций:
Наземный транспорт:подходит для стран внутреннего побережья и является доступным по цене;
Воздушные перевозки:для неотложных нужд, и это самый дорогой способ транспортировки;
Перевозка:Он подходит для тяжелых грузов, и удобство и более низкие расходы на доставку, которые легко для клиентов принять время прибытия товаров.
