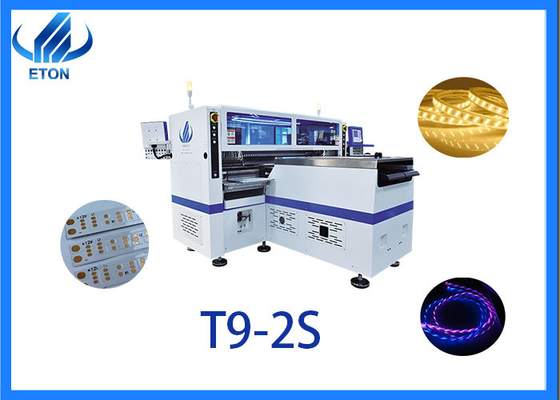

T9-2S Сверхвысокоскоростной рулон-к-рулон под управлением гибкой световой ленты
Описание
Высокоскоростные модульные головки T9-2S применяются к светодиодам 3014/3020/2835/5050 и резисторам, конденсаторам, мостовым выпрямителям и т.д. С уникальной конструкции компонента обнаружения утечки и отдельных компонентов функции пополнения, настроить транспортную платформу в соответствии с различными рулон к рулон ленты, диапазон 250± 10 мм, максимальный диапазон длины составляет 1 м в цикле.
Главный параметр машины
|
Модель
|
T9-2S
|
|
Размер
|
(L) 3454* ((W) 3035* ((H) 1777 мм
|
|
Общая масса
|
3100 кг
|
|
Размер ПКБ
|
250 (((±10) мм* Любая длина
|
|
Толщина ПКБ
|
00,1-0,5 мм
|
|
Застегивание ПКБ
|
Адсорбция вакуума, зажим цилиндра, регулируемая ширина рельса
|
|
Способ установки
|
Групповой подбор и групповое размещение
|
|
Режим установки
|
Двойная рельса + Четыре группы голов размещения
|
|
Номер камеры
|
10 комплектов (цифровая камера)
|
|
Программа
|
НИОКР самостоятельно
|
|
Точность повторения
|
± 0,05 мм
|
|
Высота установки
|
¥5 мм
|
|
Скорость установки
|
Двойная сторона: 500 000 CPH
Односторонняя: 250 000 CPH (оптимальная скорость)
|
|
Диапазон компонентов
|
LED 3014/3020/2835/5050 и резисторы, конденсаторы, мостовые выпрямители и т.д.
|
|
Потребление энергии
|
90,6 кВт
|
|
Номер питающей станции
|
Двойная сторона: 136 шт. шт. (одиночная сторона: 68 шт. шт.)
|
|
Количество сопла
|
Двойная сторона: 136 шт. шт. (одиночная сторона: 68 шт. шт.)
|
|
Шаг 1
|
Загрузчик
|
Отправка FPCB на принтер
|
|
Шаг 2
|
Полуавтоматический печатный станок
|
Печать пасты для сварки на гибком ПКБ
|
|
Шаг 3
|
Буферная стадия
|
Буфер и транспортировать гибкий ПКБ для подбора и размещения машины
|
|
Шаг 4
|
Машина для подбора и размещения
|
Монтаж светодиодных микросхем и компонентов на гибкие печатные платы
|
|
Шаг 5
|
Транспортный пояс
|
Транспортировать гибкий ПХБ в печь для повторного потока
|
|
Шаг 6
|
Печь для перекачки
|
Нагревание пасты с FPCB для сварки компонентов на FPCB
|
|
Шаг 7
|
Машина разгрузки
|
Переворачивание готовой гибкой ленты
|
Рынок
Наша продукция экспортировалась в более чем 20 стран и регионов, включая Южную Корею, Индию, Вьетнам, Тунис, Египет, Турцию, Россию, Бразилию и т.д.
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR и так далее.
Сертификации
С момента основания компания ETON сосредоточилась на достижении и развитии технологий, получила ряд технологий интеллектуальной собственности, в том числе 9 патентов на изобретения, 112 практических патентов,12 авторских прав на программное обеспечение.
ETON is rated as “Shenzhen High-tech enterprise” ”Guangdong high-tech enterprise” “China high-tech enterprise” “2015 LEDTechnology Innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” etc.
Компания ETON
Имея 18-летний опыт работы в отрасли, мы разработали множество типов устройств, таких как сверхскоростные и многофункциональные.
Мы можем выбрать различные виды продукции в соответствии с вашими производственными потребностями.
Если вы работаете в SMT-индустрии, не пропустите нашу компанию.
