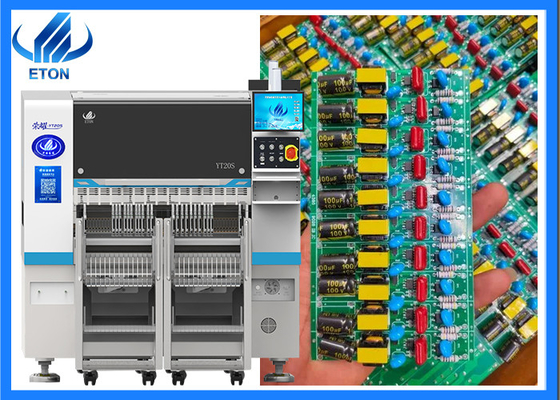

Главный параметр машины
| Модель |
YT20S |
| Размер |
| Длина |
1480 мм |
| Ширина |
2680 мм |
| Высота |
1650 мм |
| Общая масса |
2380 кг |
| ПХБ |
| Протяженность PCB ширина |
Максимум: 500*300 мм ((1200*450 вариант) Минус: 50*50 мм |
| Толщина ПКБ |
0.5-5 мм |
| Застегивание ПКБ |
Зажимание цилиндров, регулируемая ширина рельса |
| Режим установки |
Групповой сбор и раздельное размещениеотдельный сбор и отдельное размещение |
| О.С. |
| Система |
Windows7 |
| Программа |
НИОКР самостоятельно |
| Дисплей |
Монитор с светодиодными лампами |
| Устройство ввода |
Клавиатура, мышь |
| Система зрения |
| Номер камеры |
1 PCS (камера зрения на полете головы) |
| Камера 2 PCS Mark |
| Увеличение точности установки |
CHIP±0,03 мм QFP±0,025 мм Cpk |
| Высота установки |
16 мм (другая высота может быть настроена) |
| Скорость установки |
98000 CPH ((В лучшем состоянии) |
| Компоненты |
0201~12MM упаковочный материал и материал IC ((Опциональная фиксированная камера для 0201~35*35MM),Другие размеры компонентов могут быть настроены |
| Пространство компонентов |
0.2 мм |
| Номер станции питания |
104 шт. |
| Количество сопла |
20 шт. |
| Сила |
220AC 50Гц |
| Потребление энергии |
1.5кВт |
| Окружающая среда |
23°C±3°C |
| Скорость передачи |
> 1000 мм/сек |
| Направление передачи |
Одинокий ((левый→ правый или правый→ левый) |
| Режим передачи |
Онлайн диск |
| Режим положения |
Оптические |
| Потребление газа |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Электрическое управление |
Независимые исследования и разработки ETON |
| Модуль управления картой движения 1 комплект |
Независимые исследования и разработки ETON |
| Оси X, Y, Z. Путь движения |
Высококачественный магнитный линейный мотор |
| Путь кормления |
Интеллектуальная питательная установка с двойным двигателем |
| Интерфейс системы управления производством MES |
Настраиваемый |
Введение в компанию
Наша компания участвует во многих выставках дома и за рубежом каждый год,
Вы увидите стенд ETON на некоторых известных крупных выставках в Китае, включая крупные выставки в Шэньчжэне, Гуанчжоу, Чунцине, Шанхае и других местах.
Зарубежные выставки включают выставки в более чем 20 странах, включая Мумбаи, Дели, Египет, Турцию и Вьетнам.
Служба:
Срок содержания 1 год
Гарантия 1 год. Во время гарантии любые детали, которые нужно починить и заменить, будут бесплатными.
Сохранение программного и аппаратного обеспечения на протяжении всей жизни
Бесплатное программное обеспечение для обновления, программное обеспечение Reach и разработанное ETON, так что мы поддерживаем пожизненные бесплатные обновления.
Регулярно посещать клиентов и собирать информацию
Мы посещаем различные выставки в разных городах каждый год, в одно и то же время.мы будем посещать местных клиентов и поддерживать наш сервис и собирать отзывы о предложениях клиентов вовремя.
Предоставление последней информации о технологии и оборудовании
Мы даем профессиональные технические предложения нашим клиентам и делимся обновленными новостями с нашими клиентами
Обслуживание на месте
У нас есть некоторые официальные сайты в Индии, как Мумбаи и Нью-Дели, также есть сайт в Египте, Турции, которые могут обеспечить своевременное обслуживание с нашими инженерами.
В соответствии с вашими потребностями, специализированный старший инженер придет на ваш завод для бесплатной установки и обучения вам, как управлять машиной.
Опаковка:
Что касается упаковки продуктов, мы используем вакуумную упаковку, чтобы уменьшить повреждение продуктов.Мы используем деревянные коробки, чтобы покрыть их для обеспечения безопасности машин..
Какие дефекты могут обнаружить рентгеновские лучи в процессе SMT?
Рентгеновские лучи могут осматривать внутренние части сварки компонентов. Он использует проникающую силу рентгеновских лучей для выявления таких проблем, как недостаточная сварка, плохая сварка,и короткое замыкание сварных соединений.
Когда поры, шлаковые включения и неполная сварка возникают, в области дефекта образуются яркие пятна или яркие линии.мы можем судить о наличии дефекта в области, основанной на том, является ли область на снимке более яркой, чем окружающая область фонаС точки зрения обработки изображения, мы можем судить, является ли область дефектом, в зависимости от значения пикселя серого на изображении обнаружения дефектов.
На рентгеновском снимке можно увидеть некоторые "пузыри" в соединительных узлах.
Если между сварными соединениями есть серый "мост", мы можем в основном судить, что сварка сокращена.
Если количество пасты для сварки является ненормальным или SMT отклоняется, компоненты могут быть смещены.и мы можем видеть, что компоненты не на месте.
Дефекты сварки можно судить по серой шкале и размеру сварных соединений.
Окисление ПХБ-папок может привести к плохой сварке. Изображение, представленное рентгеновской инспекцией, заключается в том, что сварное соединение значительно больше обычного.
На рентгеновских снимках соединительные соединения меньше, чем обычно.
Холодная сварка - это неполное слияние пасты сварки SMT из-за недостаточной температуры и времени сварки во время обратной сварки.но рентгеновские снимки ясно показывают проблему.
