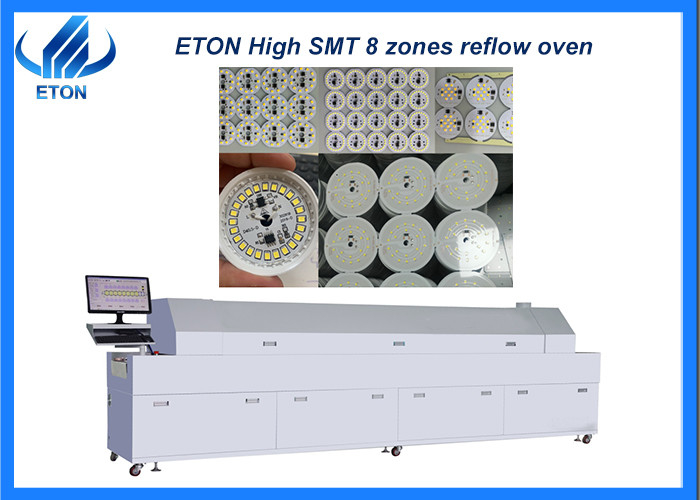

SMT 450 сетчатого ремня рефлоковой печи автоматическое высокоэффективное оборудование
Описание
Технология обратной сварки не является новой в области производства электроники.Внутри этого устройства есть нагревательная схема., который использует воздух или азот После нагрева до достаточно высокой температуры, он дуется на плату, на которую были наклеены компоненты,так что сварка с обеих сторон компонентов плавится и связывается с главной доскойПреимущество этого процесса заключается в том, что температуру легко контролировать, окисление можно избежать во время процесса сварки, а стоимость производства легче контролировать.
Особенности
- Он использует импортированный высокоскоростной воздушный двигатель прямого привода для теплового цикла, низкого шума, низкой вибрации и высокой эффективности теплового цикла.
- Для управления верхним и нижним компьютером он использует продукты промышленного управления Panasonic PLC, которые обладают первоклассной стабильностью.
- Он имеет защитную функцию переключателя задержки, чтобы предотвратить деформацию компонентов трансмиссии из-за неравномерного охлаждения.
- Он имеет функцию защиты от отключения питания, обеспечивающую нормальную производительность ПКБ без повреждения после отключения питания.
- С звуковой и световой сигнализацией и системой аварийного торможения.
- Все зоны нагреваются отдельно вверх и вниз, независимая циркуляция горячего воздуха, независимое регулирование температуры, а точность регулирования температуры составляет ±1°C.
- Модульная структура нагрева может эффективно предотвратить влияние воздушного потока в диапазоне температуры, обеспечить равномерное нагревание компонентов, а боковое отклонение температуры составляет <±2 °C.
- Верхний корпус печи открывается с помощью пневматического подъема, что является безопасным, надежным и удобным для очистки печи.
- Источник тепла специального прочного никелевого нагревательного провода, обильная мощность, быстрое нагревание, менее 20 минут от комнатной температуры до постоянной температуры.
- Упрощенный и традиционный китайский интерфейс работы MMI и управление программным обеспечением искусственного интеллекта значительно облегчают использование пользователем.
- Он имеет полную онлайн-кривую температурного теста и функции анализа, хранения, отзыва и печати.
- Специальный модуль получения температуры, высокая точность и высокая скорость, с функцией компенсации холодного соединения.
- Сбор температуры использует интерфейс RS-485, что удобно для удаленного мониторинга температуры устройства.
- С функцией автоматического отключения.
- Управление хост-компьютером, компьютер может быть отключен, самостоятельное управление, работа компьютера, удобный диалог человек-машина, четкий интерфейс, интуитивно понятное изображение,может переключаться между китайским и английским в любое время, и различные параметры настройки реализовать точный и быстрый числовой ввод.
- Используя управление ПЛК, контроль температуры стабилен и точен, а температура каждой зоны контролируется индивидуально.
- Двигатель импортирован, высококачественный и устойчивый к высоким температурам, с хорошей структурой и хорошей теплоотдачей, чтобы обеспечить его срок службы и надежность.Режим прямого подключения соединяет ветровое колесо со скоростью до 2800 вращений в минуту для обеспечения достаточного потока горячего воздуха.
Технический параметр
| Модель продукта |
ET-R8 |
| Система отопления |
NO. зоны отопления |
Горячее отопление верхней 8 и нижней 8 |
| Длина зоны отопления |
3000 мм |
| метод нагрева |
Полный горячий воздух |

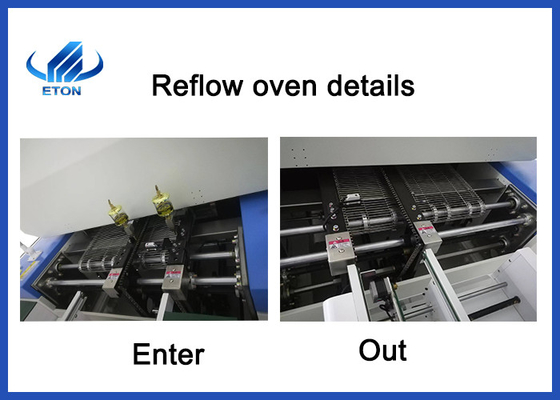

| Система доставки |
Максимальная ширина ПКБ |
Ремень решетки 450 мм, без свинцовой рельсы |
| Направление перевозки |
Лево-право, справа-лево ((возможность) |
| Высота конвейерной ленты |
Ремень резьбы 880±20 мм |
| Способ доставки |
Привод ремня резьбы + рельс (необязательно) |
| Скорость конвейера |
0-2000 мм/мин |
|
Система управления
|
мощность |
380V 50/60Hz Трехфазный пятипроводной AC:380V 50Hz |
| Начальная мощность |
28 кВт |
| Рабочая мощность |
7 кВт |
| Время нагрева |
Около 15 минут. |
| Диапазон регулирования температуры |
Температура в помещении 350°C |
| Метод контроля температуры |
Управление PID + привода SSR |
| Точность регулирования температуры |
± 1°C |
| Аномальная сигнализация |
Сигнализация от аномальной температуры |
| Машинная система |
Размеры машины ((L*W*H) |
5000*1000*1500 мм |
| Машины |
1200 кг |
Применение машины
Сертификаты
Как опытный производитель в SMT машины, мы получили ряд технологий интеллектуальной собственности, в том числе 9 патентов на изобретения, 112 практических патентов, 12 программных авторских прав,с нашим завоеванным отделом исследований и разработок для производства и инспекцииИ также получил зарубежные сертификаты как CE, CCC, SIRA,И так далее.
Рынок
Наша продукция экспортировалась в более чем 30 стран и регионов, включая Южную Корею, Индию, Вьетнам, Тунис, Египет, Турцию, Россию, Бразилию и т.д.
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR и так далее.
Соответствующая машина
Weможет предоставить целую производственную линию SMT,линию производства светодиодов:
1- Машина для подбора и размещения.
2Загрузчик
3Конвейерная машина
4. Машина для печати с помощью штенцера
5. Машина для перекачки
6. Разогрузчик
7. Смеситель пасты для сварки
8. Машина для сборки светового ленточного светильника Roll-to-roll
