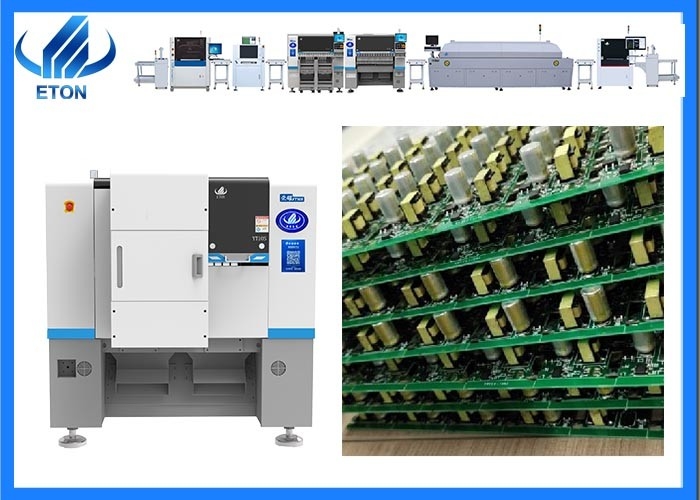

YT10S SMT ПИКК И ПОЛОЖИТЕЛЬНАЯ Машина:
10 голов, 52 питательных станции.
Применить к 0402 ~ 35 * 35mm компоненты должны иметь опцию фиксированной камеры
Размер печатного листа: 500*450 мм, 50*50 мм
Применение:электрический драйвер,бытовые электрические панели, светодиодные светильники,подсвечивающие лампы, уличные светильники, панельные светильники, продукты 3C и т.д.
НОВЫЕ Функции и исполнение:
1. Интегрированный глава размещения
Десять наборов осей Z управляются независимо друг от друга модульным магнитным линейным двигателем, что значительно улучшает скорость, точность и стабильность.
2.Прецизионная система углов
Модульная угловая система самостоятельно контролирует угол каждого компонента для обеспечения высокой точности размещения.
3Камера распознавания полета.
Распознавание полета головы + фиксированная камера распознавания полета (по желанию), высокая скорость и высокая точность идентификации. компонент может делать 0201 до 35 * 35 мм, высота 16 мм, другая высота может быть настроена
Технический параметрСМТ-монтер для чипов
| Модель |
YT10S |
| Размер |
| Длина |
1480 мм |
| Ширина |
2020 мм |
| Высота |
1650 мм |
| Общая масса |
2380 кг |
| ПХБ |
| Протяженность PCB ширина |
Максимум: 500*450 мм ((1200*450 вариант) Min: 50*50 мм |
| Толщина ПКБ |
0.5-5 мм |
| Застегивание ПКБ |
Зажимание цилиндров, регулируемая ширина рельса |
| Режим установки |
Групповой сбор и раздельное размещениеотдельный сбор и отдельное размещение |
| О.С. |
| Система |
Windows7 |
| Программа |
НИОКР самостоятельно |
| Дисплей |
Монитор с светодиодными лампами |
| Устройство ввода |
Клавиатура, мышь |
| Система зрения |
| Номер камеры |
1 PCS (камера зрения на полете головы) |
| Камера 2 PCS Mark |
| Увеличение точности установки |
CHIP±0,03 мм QFP±0,025 мм Cpk |
| Высота установки |
16 мм (другая высота может быть настроена) |
| Скорость установки |
48000 CPH ((В лучшем состоянии) |
| Компоненты |
0201 ~ 15 мм упаковочный материал и материал IC ((Опциональная фиксированная камера для 0201 ~ 35 * 35 мм), Другие размеры компонентов могут быть настроены |
| Скорость компонентов |
0.2 мм |
| Номер станции питания |
52 ПКС (104 вариант ПКС) |
| Количество сопла |
10 шт. |
| Сила |
220AC 50Гц |
| Потребление энергии |
1.5кВт |
| Окружающая среда |
23°C±3°C |
| Скорость передачи |
> 1000 мм/сек |
| Направление передачи |
Одинокий ((левый→ правый или правый→ левый) |
| Режим передачи |
Онлайн диск |
| Режим положения |
Оптические |
| Потребление газа |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Электрическое управление |
Независимые исследования и разработки ETON |
| Модуль управления картой движения 1 комплект |
Независимые исследования и разработки ETON |
| Оси X, Y, Z. Путь движения |
Высококачественный магнитный линейный мотор |
| Путь кормления |
Интеллектуальная питательная установка с двойным двигателем |
| Интерфейс системы управления производством MES |
Настраиваемый |
СМТ-монтер для чиповПрименение: SMT линия
Полуавтоматический печатный станок:
| Модель |
ET-S600 |
| Размеры |
1400*800*1680 мм |
| Размер платформы |
300×600 мм |
| Размер ПКБ |
250×550 мм |
| Размер шаблона |
550×830 мм |
| Скорость печати |
0-8000 мм/мин |
| Толщина ПКБ |
0-50 мм |
| Диапазон тонкой настройки ПКБ |
Передняя/боковая часть ± 10 мм |
| Электрическое питание |
1PAC 220В 50/60Гц |
| Высота платформы |
850±20 мм |
| Точность повторения |
± 0,01 мм |
| Режим позиционирования |
Внешнее/относительное отверстие |
| Вес |
Примерно.200 кг. |
Конвейер с одной рельсой:
Запустить печатный принтер для печати пасте сварки на ПХБ
| Модель |
ET-C500 |
| Структура стальной рамы, длина рельса |
L=500 |
| Диапазон регулировки ширины |
50 ∼ 350 мм |
| Размер ПКБ |
500*350 мм |
| Высота трансмиссии |
920±20 |
| Передача |
5 мм плоский ленточный конвейер |
| Скорость |
Регулируется от 0,5 до 9 м/мин |
| Двигатель |
Один набор 25 Вт шагового двигателя |
| Контроль |
Промышленная панель управления |
| Направление передачи |
Одинокий (слева → направо) |
| Одна секция управления, два датчика |
Машина для подбора и размещения: монтажная часть
ПКБ-карта, которая была промыта пастой для сварки, будет отправлена в машину для автоматического монтажа.и выбор и место машины будет автоматически выбирать компоненты и место на ПКБ
8 Зона Печь для повторного сварки:Подведение сварки на повторное сварка
ПКБ-карта с монтированными компонентами отправляется в перекачивающую печь, перекачивающая печь нагревает и сварляет компоненты пастой для сварки на ПКБ.
| Модель продукта |
ET-R8 |
| Система отопления |
NO. зоны отопления |
Горячее отопление верхней 8 и нижней 8 |
| |
Длина зоны отопления |
3000 мм |
| |
метод нагрева |
Полный горячий воздух |
| Система доставки |
Максимальная ширина ПКБ |
Ремень решетки 450 мм, без свинцовой рельсы |
| |
Направление перевозки |
Лево-право, справа-лево ((возможность) |
| |
Высота конвейерной ленты |
Ремень резьбы 880±20 мм |
| |
Способ доставки |
Привод ремня резьбы + рельс (необязательно) |
| |
Скорость конвейера |
0-2000 мм/мин |
|
Система управления
|
мощность |
380V 50/60Hz Трехфазный пятипроводной AC:380V 50Hz |
| |
Начальная мощность |
28 кВт |
| |
Рабочая мощность |
7 кВт |
| |
Время нагрева |
Около 15 минут. |
| |
Диапазон регулирования температуры |
Температура в помещении 350°C |
| |
Метод контроля температуры |
Управление PID + привода SSR |
| |
Точность регулирования температуры |
± 1°C |
| |
Аномальная сигнализация |
Сигнализация от аномальной температуры |
|
Машинная система
|
Размеры машины ((L*W*H) |
4600*1000*1400 мм |
| |
Машины |
1300 кг |
Сервис ETON
- Что?
- Профессиональные решения: Предоставление профессиональных SMT полных решений
- Бесплатная гарантия: один год гарантийный заводской сервис. Все поврежденные части в течение гарантийного периода будут заменены бесплатно
- Бесплатная установка: Бесплатная установка на месте для обеспечения бесперебойного производства.
- Бесплатная техническая подготовка: профессиональная подготовка по эксплуатации и техническому обслуживанию.
- Бесплатная техническая поддержка: 24 часа в сутки.
- Обновление бесплатного программного обеспечения: предлагать бесплатные обновления программного обеспечения на протяжении всей жизни
