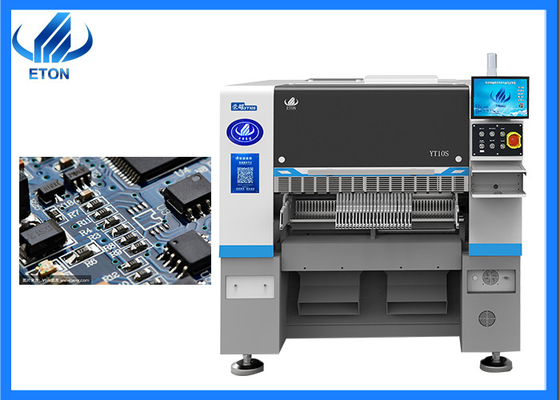

Производство SMT 220V полупроводниковой доски выбирать и поместить машину
Основные характеристики машины

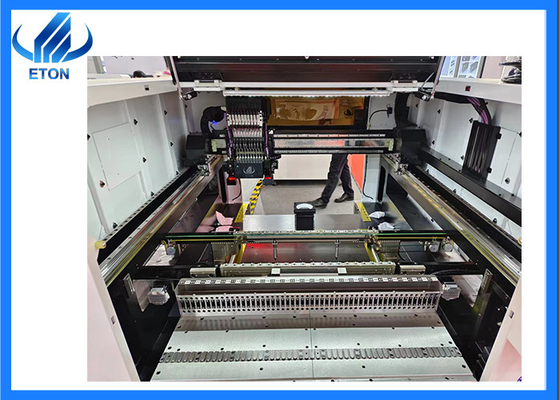

1.X,Y, и Z оси все принимают самостоятельно разработанный высококачественный магнитный линейный двигатель
2Гибкие возможности обработки печатных плат, многостанционная монтажная система
3.Y-ось принимает структуру порта с двойным приводом
4. Поддержка функции автоматической замены сопла ((опционально)
5.Наносить на 0201 ~ 35 * 35 мм ленточный катушка пакет и IC поднос кормильца
● Совсем новая, самостоятельно разработанная высокоточная головка.
● Сочетание высокоточной камеры распознавания знаков с камерой фиксированного полета для обеспечения точности расположения.
● Глава размещения использует независимую детекцию вакуума, улучшает производительность размещения.
● Программирование в автономном режиме экономит время во время циклов перехода.
● Программное обеспечение включает в себя функции Al Deep Learning и Automatic Optimization.
● Поддерживает предоставление интерфейса системы MES.
● Оснащен функцией импорта координат.
| Модель |
YT10S |
| Размер |
| Длина |
1480 мм |
| Ширина |
2020 мм |
| Высота |
1650 мм |
| Общая масса |
2380 кг |
| ПХБ |
| Протяженность PCB ширина |
Максимум: 500*450 мм ((1200*450 вариант) Min: 50*50 мм |
| Толщина ПКБ |
0.5-5 мм |
| Застегивание ПКБ |
Зажимание цилиндров, регулируемая ширина рельса |
| Режим установки |
Групповой сбор и раздельное размещениеотдельный сбор и отдельное размещение |
| О.С. |
| Система |
Windows7 |
| Программа |
НИОКР самостоятельно |
| Дисплей |
Монитор с светодиодными лампами |
| Устройство ввода |
Клавиатура, мышь |
| Система зрения |
| Номер камеры |
1 PCS (камера зрения на полете головы) |
| Камера 2 PCS Mark |
| Увеличение точности установки |
CHIP±0,03 мм QFP±0,025 мм Cpk |
| Высота установки |
16 мм (другая высота может быть настроена) |
| Скорость установки |
48000 CPH ((В лучшем состоянии) |
| Компоненты |
0201 ~ 15 мм упаковочный материал и материал IC ((Опциональная фиксированная камера для 0201 ~ 35 * 35 мм), Другие размеры компонентов могут быть настроены |
| Пространство компонентов |
0.2 мм |
| Номер станции питания |
52 ПКС (104 вариант ПКС) |
| Количество сопла |
10 шт. |
| Сила |
220AC 50Гц |
| Потребление энергии |
1.5кВт |
| Окружающая среда |
23°C±3°C |
| Скорость передачи |
> 1000 мм/сек |
| Направление передачи |
Одинокий ((левый→ правый или правый→ левый) |
| Режим передачи |
Онлайн диск |
| Режим положения |
Оптические |
| Потребление газа |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Электрическое управление |
Независимые исследования и разработки ETON |
| Модуль управления картой движения 1 комплект |
Независимые исследования и разработки ETON |
| Оси X, Y, Z. Путь движения |
Высококачественный магнитный линейный мотор |
| Путь кормления |
Интеллектуальная питательная установка с двойным двигателем |
| Интерфейс системы управления производством MES |
Настраиваемый |
Применение машины

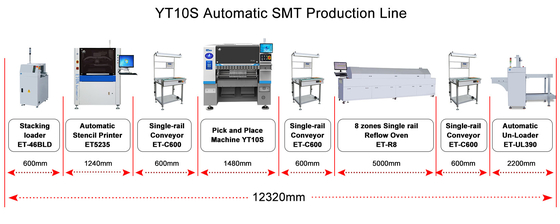

SMT Линейное решение
Производственная линия SMT имеет две схемы:полуавтоматическая и полностью автоматическая линия.Если вы только начинаете это делать, я предлагаю вам сделать полуавтоматическую производственную линию,может эффективно сэкономить ваши расходы.
Оборудование, необходимое для полуавтоматической производственной линии, включает:
- Машины для печати полуавтоматические:Паста для сварки печатается на ПКБ через штемпель;
- Машина для подбора и размещения:устанавливать светодиодные чипы или другие компоненты на обозначенное место на ПКБ-карте;
- Печь с обратным потоком:расплавление пасты для сварки, чтобы она прилипала к монтажным компонентам;
- Конвейер:проверять качество размещения и сварки, а также играть роль в передаче ПКБ и буферизации на производственной линии SMT
Наши выставки
Принимать участие в различных выставках в стране и за рубежом каждый год (кроме эпидемии)
Внутренние выставки: выставка Guangzhou Guangya, выставка Шанхая в Мюнхене, выставка светодиодного освещения в Чонкине и т.д.
Зарубежные выставки: Индия Мумбаи выставка, Индия Дели выставка, Египет выставка, Турция выставка, Пакистан выставка, Таиланд выставка и т.д.
Отправка и доставка
Путь доставки:
※ По воздуху, для образцов и небольших пакетов
※ По морю, для большого пакета и количества;
※ Другие способы по запросу клиента.
Время доставки:
※ В течение 30 дней.
Частые вопросы
Вопрос: Вы можете принять CIF в качестве указанной цены?
A. Мы принимаем только EXW, поскольку приведенная цена удобна и дешевле для обеих сторон.
Вопрос. Могу ли я заплатить L / C.
Процедура оплаты L / C сложна, что будет тратить много времени на оплату.что задержит ваш план производства и задержит возможность.
Вопрос: Сколько продуктов может производить ваша машина в день?
A. Вместимость нашей машины соответствует реальным продуктам,и количество компонентов на вашей плате PCB, что является важным фактором для выяснения фактической скорости нашей машины с вашими продуктами.
