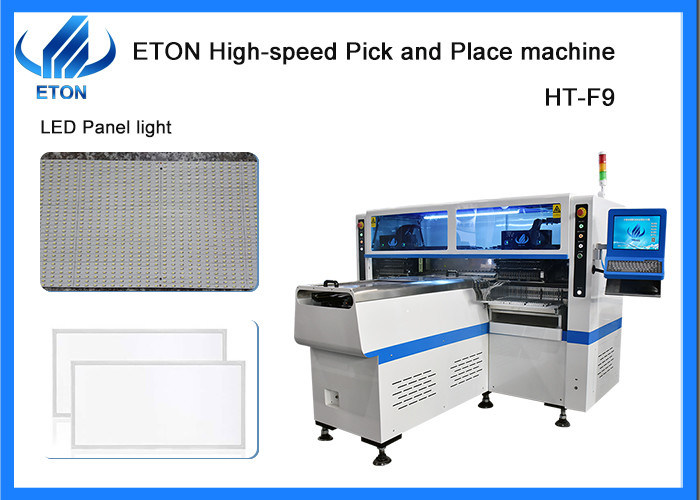

Высококачественный магнитный мотор 68 голов высокоскоростной машины для размещения SMT
Рынок
Наша продукция экспортируется в более чем30Страны и регионы
Например, Южная Корея, Турция, Египет, Индия, Россия, Америка, Бразилия, Тунис, Польша, Литва, Южная Африка, Иран,Вьетнам, Пакистан, Саудовская Аравия, Узбекистан, Нигерия, Германия и т.д.
Особенности
- Наносить на 0,6 М, 0,9 М, 1,2 М жесткие печатные платы и 0,5 М, 1 М гибкие светодиодные ленты. Производство с 4 типами материалов одновременно с большой мощностью.для платы с любой долей светодиодного чипа и резистора.
- Модуль с двумя руками, 17 сопла для каждой монтажной части, часть A/B/C/D может быть установлена отдельно или синхронно.
- Автоматическая калибровка, высокая точность, доступна для RGB.
- Эксклюзивная патентная технология: группировка для получения и группировка для установки.
| Модель |
HT-F9 |
| Размер |
| Длина |
2700 мм |
| Ширина |
2300 мм |
| Высота |
1550 мм |
| Общая масса |
1700 кг |
| ПХБ |
| Протяженность PCB ширина |
Макс:1200*330 мм Минус:100*100 мм |
| Толщина ПКБ |
0.5-5 мм |
| Застегивание ПКБ |
Регулируемая давление пневматика |
| Режим установки |
Группа для загрузки и группа для установки |
| О.С. |
| Система |
Windows7 |
| Программа |
НИОКР самостоятельно |
| Дисплей |
Монитор с сенсорным экраном |
| Устройство ввода |
Клавиатура, мышь |
| Система зрения |
| Номер камеры |
5 PCS (цифровой фотоаппарат) |
| Выравнивание зрения, коррекция MARK |
| Повторная точность установки |
±0,02 мм (точность повторения) |
| Высота установки |
5 мм |
| Оптимальная скорость установки |
200000 ~ 250000 CPH |
| Компоненты |
LED 3014/ 3020/ 3528/ 5050 и конденсаторы, резисторы, мостовые выпрямители и т.д. |
| Пространство компонентов |
0.5 мм |
| Номер станции питания |
68 шт. |
| Число голов |
68 шт. |
| Сила |
380AC 50 Гц |
| Потребление энергии |
6 кВт |
| Окружающая среда |
23°C±3°C |
| Трансмиссия конвейера |
Максимальная длина:1200 мм |
| Скорость передачи |
> 500 мм/сек |
| Направление передачи |
Одинокий ((левый→ правый или правый→ левый) |
| Режим передачи |
Онлайн диск |
| Способ позиционирования |
Оптические |
| Доставка воздуха |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Электрическое управление |
Независимые исследования и разработки ETON |
| Модуль управления картой движения 1 комплект |
Независимые исследования и разработки ETON |
| Оси X, Y, Z. Путь движения |
Высококачественный магнитный линейный двигатель + сервомотор |
| Путь кормления |
Электрический питатель с двойным двигателем |
Отправка и доставка
Наземный транспорт:подходит для стран внутреннего побережья и является доступным по цене;
Воздушные перевозки:для неотложных нужд, и это самый дорогой способ транспортировки;
Перевозка:Он подходит для тяжелых грузов, и удобство и более низкие расходы на доставку, которые легко для клиентов принять время прибытия товаров.

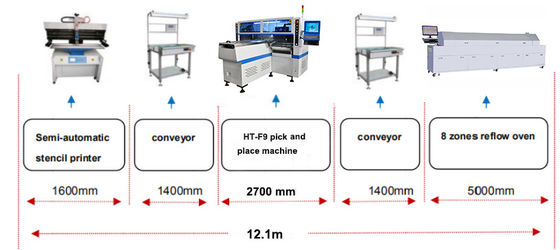

SMT Линейное решение
Производственная линия SMT имеет две схемы:полуавтоматическая и полностью автоматическая линия.Если вы только начинаете это делать, я предлагаю вам сделать полуавтоматическую производственную линию,может эффективно сэкономить ваши расходы.
Соответствующая машина
Weможет предоставить целую производственную линию SMT,линию производства светодиодов:
1- Машина для подбора и размещения.
2Загрузчик
3Конвейерная машина
4. Машина для печати с помощью штенцера
5. Машина для перекачки
6. Разогрузчик
7. Смеситель пасты для сварки
8. Машина для сборки светового ленточного светильника Roll-to-roll
