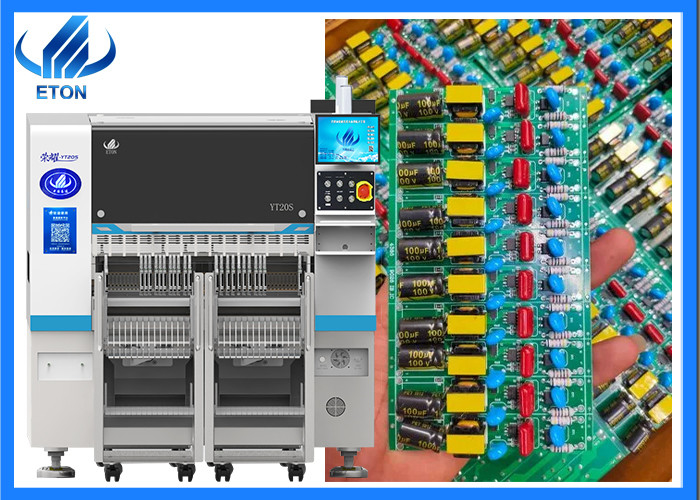

Основные характеристики машины
Интегрированный руководитель размещения
Легкий вес, голова интегрированно сформирована, 10 наборов оси Z независимо управляются модульным магнитным линейным двигателем, который значительно улучшает скорость, точность и стабильность
Система точных углов
Модульная угловая система самостоятельно контролирует угол каждого компонента для обеспечения высокой точности размещения.
Устройство для обнаружения вакуума
Каждая головка размещения с независимой функцией обнаружения, что повышает стабильность оборудования и надежность продукта.
Ультравысокоскоростные возможности
Принятие высококачественных магнитных линейных двигателей и многофункциональной модульной головы, возможности размещения увеличились на 25% по сравнению с традиционными машинами, с оптимальной скоростью достижения 98000CPH
Главный параметр машины
| Модель |
YT20S |
| Размер |
| Длина |
1480 мм |
| Ширина |
2680 мм |
| Высота |
1650 мм |
| Общая масса |
2380 кг |
| ПХБ |
| Протяженность PCB ширина |
Максимум: 500*300 мм ((1200*450 вариант) Минус: 50*50 мм |
| Толщина ПКБ |
0.5-5 мм |
| Застегивание ПКБ |
Зажимание цилиндров, регулируемая ширина рельса |
| Режим установки |
Групповой сбор и раздельное размещениеотдельный сбор и отдельное размещение |
| О.С. |
| Система |
Windows7 |
| Программа |
НИОКР самостоятельно |
| Дисплей |
Монитор с светодиодными лампами |
| Устройство ввода |
Клавиатура, мышь |
| Система зрения |
| Номер камеры |
1 PCS (камера зрения на полете головы) |
| Камера 2 PCS Mark |
| Увеличение точности установки |
CHIP±0,03 мм QFP±0,025 мм Cpk |
| Высота установки |
16 мм (другая высота может быть настроена) |
| Скорость установки |
98000 CPH ((В лучшем состоянии) |
| Компоненты |
0201~12MM упаковочный материал и материалы IC ((Опциональная фиксированная камера для 0201~35*35MM),Другие размеры компонентов могут быть настроены |
| Пространство компонентов |
0.2 мм |
| Номер станции питания |
104 шт. |
| Количество сопла |
20 шт. |
| Сила |
220AC 50Гц |
| Потребление энергии |
1.5кВт |
| Окружающая среда |
23°C±3°C |
| Скорость передачи |
> 1000 мм/сек |
| Направление передачи |
Одинокий ((левый→ правый или правый→ левый) |
| Режим передачи |
Онлайн диск |
| Режим положения |
Оптические |
| Потребление газа |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Электрическое управление |
Независимые исследования и разработки ETON |
| Модуль управления картой движения 1 комплект |
Независимые исследования и разработки ETON |
| Оси X, Y, Z. Путь движения |
Высококачественный магнитный линейный мотор |
| Путь кормления |
Интеллектуальная питательная установка с двойным двигателем |
| Интерфейс системы управления производством MES |
Настраиваемый |
Профиль компании
Shenzhen ETON Automation Equipment Co. LTD. является ведущим в мире производителем автоматических высокоскоростных машин для подбора и размещения, ориентированных на "высокую эффективность и низкое потребление".Тем временем ETON также является крупнейшим высокотехнологичным производителем в Китае с сильными возможностями проектирования, НИОКР, производство, продажи и обслуживание, and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
Shenzhen ETON Automation Equipment Co., Ltd. занимается разработкой и производством оборудования для устройств для размещения,настаивая на концепции "обслуживания клиентов" и установления рыночной тенденции.
Выставка
Служба
1Перед заказом:
Мы будем поддерживать профессиональное предложение линии SMT
Мы рекомендуем лучший модуль в соответствии с продуктами
Мы предоставим лучшую цену с фабричной ценой
2После заказа:
Машина будет иметь хороший тест и старения перед отправкой
Мы поддерживаем бесплатную установку и обучение машин, специальное время мы поддерживаем онлайн-обучение и видео обучение.
У нас есть профессиональная послепродажная команда, может решить проблему как можно скорее
Гарантия на машину составляет один год, в течение гарантии любые детали, которые необходимо отремонтировать и заменить, будут бесплатны для клиентов.
Перевозка и упаковка
Все машины заполнены вакуумной и деревянной упаковкой.
Шаг 1: пленочная упаковка
Шаг 2: Вакуумная упаковка.
Шаг 3:Упаковка из деревянной коробки
Вы можете доверять нам, потому что у нас есть профессиональная и стандартная упаковка для защиты машины.
Частые вопросы
1Инженер свободен для установки машины?
A: Да, мы отправим инженера на ваш завод для установки и обучения машины бесплатно, как только вы купите нашу машину.
- Что?2. Подходит ли ваша машина для изготовления светодиодных лампочек/свечи/ленз/дисплеев/гибких полос/и т.д.?
О: Да, SMT Machine широко применяется для всех видов светодиодного освещения и электрической доски.
чип3014/3528/5050/и т.д.,0402/0603/0805 резистор, конденсатор, трансформатор, мост и т.д.
3- У вас есть машина для монтажа чипов?
A: Да, ETON как крупнейший производитель SMT машины в Китае. Мы владеем более чем 50000 квадратных метров промышленного парка в городе Цзянси, Китай. Установите офис в Шэньчжэне, Чжуншань, Чжэцзян, Индия, Египет,и т.д.Мы предоставляем другие машины:
1Высокоскоростная машина для подбора и размещения светодиодного освещения
2. Многофункциональная машина для подбора и размещения для всех видов освещения и электрической доски
3. Автоматический принтер
4Полуавтоматический принтер
5. Одноконвейерная машина
6Двойная рельсовая конвейерная машина
7Вибраторная плита для линз/трансформаторов/конденсаторов и т.д.
8. 8 мм/12 мм/16 мм/24 мм электрический питатель
9. Восемь зон перекачки печи
10. Машина для чистки ПКБ
11. Смеситель пасты для сварки
12Загрузчик
13. Разогрузчик
14. Целое решение SMT Line
И так далее...
4.Как насчет языка работы?
Наша машина поддерживает китайский/английский язык.
