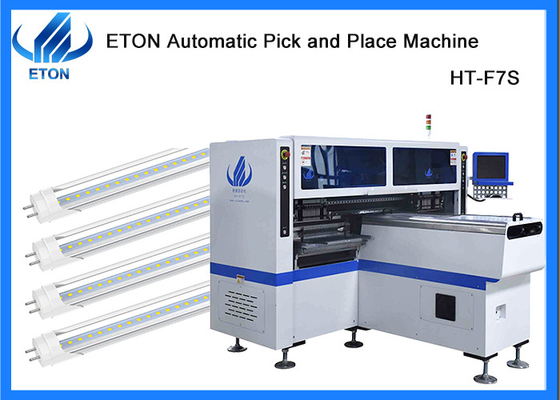

Линейные светодиодные изделия весом 1700 кг, устанавливающие высокоскоростное производственное оборудование SMT
Рынок
Что касается 11 лет торговли с более чем 30 странами с нашей SMT высокоскоростной выбор и место машины, мы пришли в бизнес со многими партнерами:
Наши выставки
Как опытная компания торговли SMT выбирать и место машины с более чем 30 стран и регионов на борту, Eton участвовал во многих выставках зарубежных стран,Например, Индия Мумбаи выставка, Индия Дели выставка, Египет выставка, Турция выставка, Пакистан выставка, и т. д. И также мы приняли участие в нашей отечественной выставке, как Гуанчжоу Guangya выставка,Шанхайская Мюнхенская выставка, выставка светодиодного освещения в Чунцине и т.д.
Описание
Особенности
- Высококачественный магнитный линейный двигатель + сервомотор
- Применить на 0,6 М, 0,9 М, 1,2 М жесткие печатные платы и 0,5 М, 1 М светодиодной гибкой ленты. Производство с 4 типами материалов с высокой емкостью. доступны для платы с любой пропорцией светодиодной микросхемы и резистора.

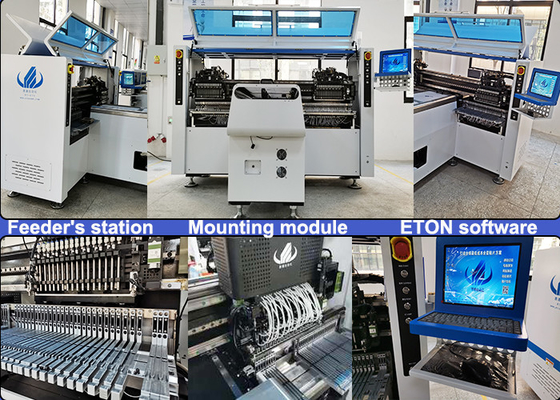

- Два монтажных модуля, 17 соприкосновений для каждой монтажной части, части A или части B, могут быть установлены отдельно или синхронно.
- Эксклюзивная патентная технология: группировка для подбора и группировка для установки.
IPC9850 Мощность: 150000-180000 CPH
Номер патента: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Технический параметр
| Модель |
HT-F7S |
| Размер |
| Длина |
2700 мм |
| Ширина |
2300 мм |
| Высота |
1550 мм |
| Общая масса |
1700 кг |
| ПХБ |
| Протяженность PCB ширина |
Макс:1200*330 мм Минус:100*100 мм |
| Толщина ПКБ |
0.5-5 мм |
| Застегивание ПКБ |
Регулируемая давление пневматика |
| Режим установки |
Группа для загрузки и группа для установки |
| О.С. |
| Система |
Windows7 |
| Программа |
НИОКР самостоятельно |
| Дисплей |
Монитор с сенсорным экраном |
| Устройство ввода |
Клавиатура, мышь |
| Система зрения |
| Номер камеры |
5 PCS (цифровой фотоаппарат) |
| Выравнивание зрения, коррекция MARK |
| Увеличение точности установки |
±0,02 мм |
| Высота установки |
5 мм |
| Скорость установки |
150000-180000 CPH |
| Компоненты |
LED 3014/ 3020/ 3528/ 5050 и конденсаторы, резисторы, мостовые выпрямители и т.д. |
| Скорость компонентов |
0.5 мм |
| Номер станции питания |
68 шт. |
| Количество сопла |
34 шт. |
| Сила |
380AC 50 Гц |
| Потребление энергии |
6 кВт |
| Окружающая среда |
23°C±3°C |
| Скорость передачи |
Максимальная длина:1200 мм |
| Направление передачи |
Одинокий ((левый→ правый или правый→ левый) |
| Режим передачи |
Онлайн диск |
| Режим положения |
Оптические |
| Потребление газа |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Электрическое управление |
Независимые исследования и разработки ETON |
| Модуль управления картой движения 1 комплект |
Независимые исследования и разработки ETON |
| Оси X, Y, Z. Путь движения |
Высококачественный магнитный линейный двигатель + сервомотор |
| Путь кормления |
Электрический питатель с двойным двигателем |

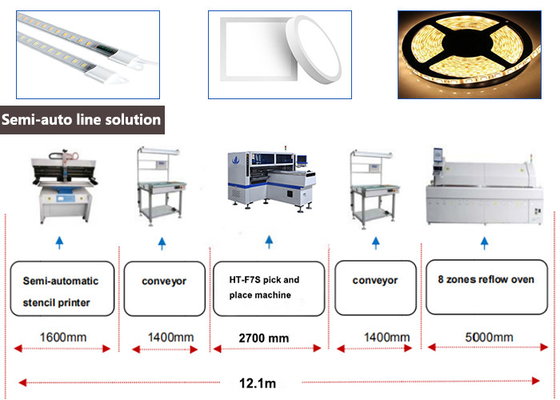

SMT Линейное решение
Оборудование, необходимое для полуавтоматической производственной линии, включает:
- Машины для печати полуавтоматические:Паста для сварки печатается на пластине ПКБ через штемпель;
- Машина для подбора и размещения:устанавливать светодиодные чипы или другие компоненты на обозначенное место на ПКБ-карте;
- Печь с обратным потоком:расплавление пасты для сварки, чтобы она прилипала к монтажным компонентам;
- Конвейер:проверять качество размещения и сварки, а также играть роль в передаче ПКБ и буферизации на производственной линии SMT
Наше преимущество
ETONявляется пионером в области СМТ машины в Китае, которые имеют более чем 11 лет опыта. и владеет CCC, SIRA, сертификаты CE с 9 патентов на изобретения, 200 практических патентов,49 авторские права программного обеспечения на технологии интеллектуальной собственности.
Частые вопросы
Вопрос: Как я могу сделать проверку, если что-то не так с машиной?
О. Ну, инспекция проводится нашим профессиональным инженером для проверки и модуляции машины, если вы столкнетесь с любой проблемой нашей машины, пожалуйста, свяжитесь с нами,И мы договоримся с нашим инженером, чтобы он это решил..
Вопрос: Сколько длится срок технического обслуживания машины?
А. Период обслуживания нашей машины составляет 1 год и бесплатный для наших клиентов.После периода обслуживания мы организуем наших инженеров для проверки и тестирования машины один или два раза в год свободно.
