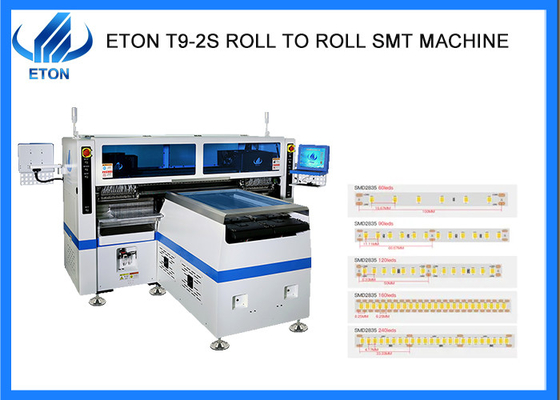

250 мм ширины печатного листа с ролика на ролик СМТ высокоскоростной машины для размещения
Описание
FЕда 1 Высокая производительность
Регулируемая головка размещения ETON Tech
Положение сбора компонентов может регулироваться в соответствии с шириной накладки PCB, минимум 6,5 мм. Применимо к LED 3014/3020/2835/5050 резистору, конденсатору, ректификатору моста и т. Д. Широкий диапазон компонентов.
- Уникальное устройство для обнаружения утечек компонентов и функции пополнения отдельных компонентов
Камера распознавания записывает место пропускания компонента ПХБ и соответствующим образом заполняет недостающий компонент.
- Ультравысокоскоростная мощность
Загрузочная головка использует метод двухкратного подбора и одногократного размещения.
FЕда 2 Гибкое производство
- Регулируйте транспортную платформу в соответствии с различными прокатными лентами, диапазон 250±10 мм, максимальный диапазон длины
1 м в цикл.
- Расстояние от кормовой станции может быть гибко регулировано для достижения группового сбора и группового размещения, чтобы
Полностью реализовать функцию двух раз сбора и один раз размещения. Диапазон питания станции вдвое больше размещения головы, может производить четыре вида материалов одновременно.
- Интеллектуальный электрический кормильщик, поддерживающий высокоскоростную серию машин.

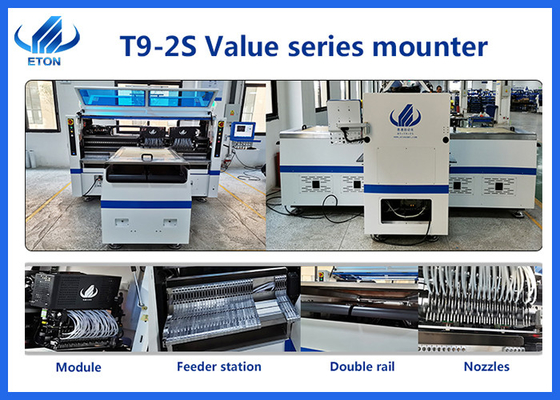

| Модель |
T9-2S |
| Размер |
| Длина |
3454 мм |
| Ширина |
3035 мм |
| Высота |
1777 мм |
| Общая масса |
3100 кг |
| ПХБ |
| Протяженность PCB ширина |
250 (± 10 мм) * Любая длина |
| Толщина ПКБ |
00,1-0,5 мм |
| Застегивание ПКБ |
Адсорбция вакуума, зажим цилиндра, регулируемая ширина рельса |
| Способ установки |
Групповой подбор и групповое размещение |
| Система зрения |
| Номер камеры |
10 комплектов (цифровая камера) |
| Выравнивание зрения+коррекция знака |
| Увеличение точности установки |
± 0,05 мм |
| Высота установки |
≤ 5 мм |
| Скорость установки |
Двойная сторона: 500000CPH, одиночная сторона: 250000CPH ((оптимальная скорость) |
| Компоненты |
LED3014/3020/2835/5050 и резисторы, конденсаторы, выпрямители мостов и т.д. |
| Сила |
380AC 50Гц |
| Потребление энергии |
90,6 кВт |
| Окружающая среда |
23°C±3°C |
| Трансмиссия конвейера |
Максимальная длина: 1000 мм |
| Скорость передачи |
> 500 мм/сек |
| Направление передачи |
Одиночный (левый ′′>правый или правый ′′Левый) |
| Режим передачи |
Онлайн диск |
| Режим положения |
Оптические |
| Доставка воздуха |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Электрическое управление |
Независимые исследования и разработки ETON |
| Модуль управления движением 2 набор |
Независимые исследования и разработки ETON |
| Оси X, Y, Z. Путь движения |
Высококачественный магнитный линейный двигатель + сервомотор |
| Система питания |
| Номер станции питания |
Двойная сторона: 136 PCS ((одиночная сторона: 68 PCS) |
| Число голов |
Двойная сторона: 136 PCS ((одиночная сторона: 68 PCS) |
| Путь кормления |
Интеллектуальный электрический питатель с двойным двигателем |
Сертификаты
Как опытный производитель в SMT машины, мы получили ряд технологий интеллектуальной собственности, в том числе 14 патентов на изобретения, 135 практических патентов, 55 авторских прав программного обеспечения,с нашим завоеванным отделом исследований и разработок для производства и инспекцииИ также получил зарубежные сертификаты как CE, CCC, SIRA,И так далее.
Служба
Срок содержания 1 год
Гарантия на один год. В течение гарантии любые детали, которые необходимо отремонтировать и заменить, будут бесплатными.
Сохранение программного и аппаратного обеспечения на протяжении всей жизни
Бесплатное программное обеспечение для обновления, программное обеспечение Reach и разработанное ETON, поэтому мы поддерживаем пожизненные бесплатные обновления.
Регулярно посещать клиентов и собирать информацию
Мы посещаем различные выставки в разных городах каждый год, в одно и то же время.мы будем посещать местных клиентов и поддерживать наш сервис и собирать отзывы о предложениях клиентов вовремя.
Предоставление последней информации о технологии и оборудовании
Мы даем профессиональные технические предложения нашим клиентам и делимся обновленными новостями с нашими клиентами
Обслуживание на месте
У нас есть некоторые официальные сайты в Индии, как Мумбаи и Нью-Дели, также есть сайт в Египте, Турции, которые могут обеспечить своевременное обслуживание с нашими инженерами.
В соответствии с вашими потребностями, специализированный старший инженер придет на ваш завод для бесплатной установки и обучения вам, как управлять машиной.
