220AC 50HZ устройство для размещения электронных продуктов SMT на панели управления
Описание

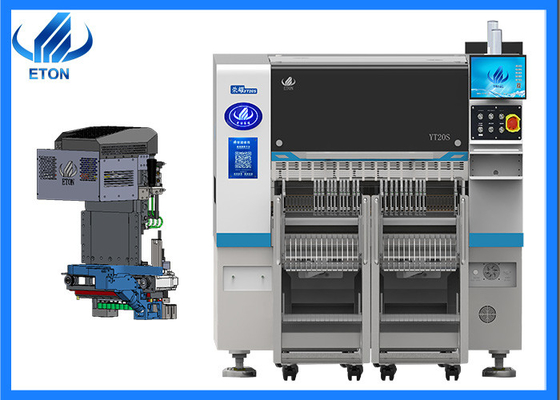

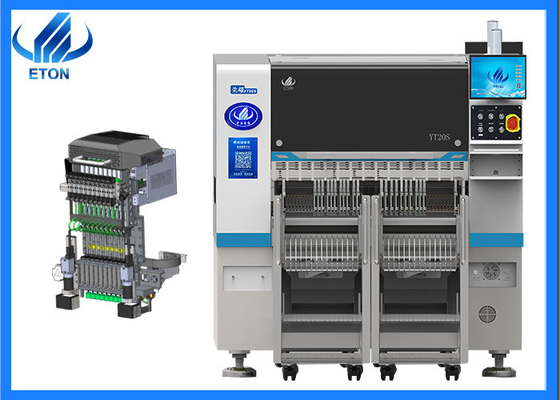

Интегрированный руководитель размещения
Легкий вес, голова интегрированно сформирована, 10 наборов осей Z независимо управляются модульным магнитным линейным двигателем, который значительно улучшает скорость, точность и стабильность
Система точных углов
Модульная угловая система самостоятельно контролирует угол каждого компонента для обеспечения высокой точности размещения.
Устройство для обнаружения вакуума
Каждая головка размещения с независимой функцией обнаружения, что повышает стабильность оборудования и надежность продукта.
Ультравысокоскоростные возможности
Принятие высококачественных магнитных линейных двигателей и многофункциональной модульной головы, возможности размещения увеличились на 25% по сравнению с традиционными машинами, с оптимальной скоростью достижения 98000CPH
Главный параметр машины
| Модель |
YT20S |
| Размер |
| Длина |
1480 мм |
| Ширина |
2680 мм |
| Высота |
1650 мм |
| Общая масса |
2380 кг |
| ПХБ |
| Протяженность PCB ширина |
Максимум: 500*300 мм ((1200*450 вариант) Минус: 50*50 мм |
| Толщина ПКБ |
0.5-5 мм |
| Застегивание ПКБ |
Зажимание цилиндров, регулируемая ширина рельса |
| Режим установки |
Групповой сбор и раздельное размещениеотдельный сбор и отдельное размещение |
| О.С. |
| Система |
Windows7 |
| Программа |
НИОКР самостоятельно |
| Дисплей |
Монитор с светодиодными лампами |
| Устройство ввода |
Клавиатура, мышь |
| Система зрения |
| Номер камеры |
1 PCS (камера зрения на полете головы) |
| Камера 2 PCS Mark |
| Увеличение точности установки |
CHIP±0,03 мм QFP±0,025 мм Cpk |
| Высота установки |
16 мм (другая высота может быть настроена) |
| Скорость установки |
98000 CPH ((В лучшем состоянии) |
| Компоненты |
0201~12MM упаковочный материал и материал IC ((Опциональная фиксированная камера для 0201~35*35MM),Другие размеры компонентов могут быть настроены |
| Пространство компонентов |
0.2 мм |
| Номер станции питания |
104 шт. |
| Количество сопла |
20 шт. |
| Сила |
220AC 50Гц |
| Потребление энергии |
1.5кВт |
| Окружающая среда |
23°C±3°C |
| Скорость передачи |
> 1000 мм/сек |
| Направление передачи |
Одинокий ((левый→ правый или правый→ левый) |
| Режим передачи |
Онлайн диск |
| Режим положения |
Оптические |
| Потребление газа |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Электрическое управление |
Независимые исследования и разработки ETON |
| Модуль управления картой движения 1 комплект |
Независимые исследования и разработки ETON |
| Оси X, Y, Z. Путь движения |
Высококачественный магнитный линейный мотор |
| Путь кормления |
Интеллектуальная питательная установка с двойным двигателем |
| Интерфейс системы управления производством MES |
Настраиваемый |

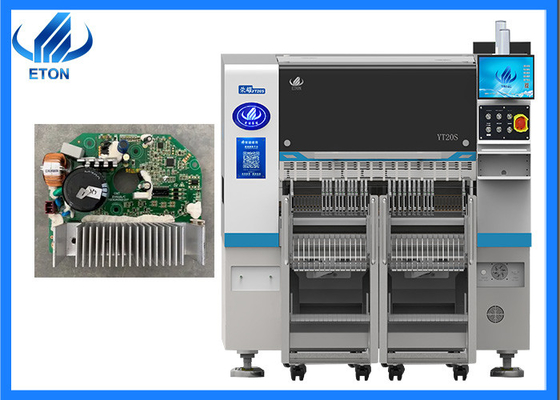

Применение машины
Наши выставки
Как опытная компания торговли SMT выбирать и место машины с более чем 30 стран и регионов на борту, Eton участвовал во многих выставках зарубежных стран,Например, Индия Мумбаи выставка, Индия Дели выставка, Египет выставка, Турция выставка, Пакистан выставка, и т. д. И также мы приняли участие в нашей отечественной выставке, как Гуанчжоу Guangya выставка,Шанхайская Мюнхенская выставка, выставка светодиодного освещения в Чунцине и т.д.
Соответствующая машина
ETON, ведущий производитель высокоскоростных машин SMT в Китае, предлагает комплексные решения для производственных линий SMT, включая периферийные устройства, такие как печатные станки,конвейеры, диспетчеры с клеем, переходные и печи для повторного потока.
Наша полная производственная линия SMT для производства светодиодного света включает следующие основные машины:
- Машина для подбора и размещения
- Погрузчик
- Конвейерная машина
- Машины для печати с помощью печатных листов
- Машина для перекачки
- Машина для разгрузки
- Смеситель пасты для сварки
- Машины для сборки светодиодных световых лент
С помощью ETON вы можете получить доступ к плавно интегрированному и эффективному производственному процессу SMT для производства светодиодных светильников.
