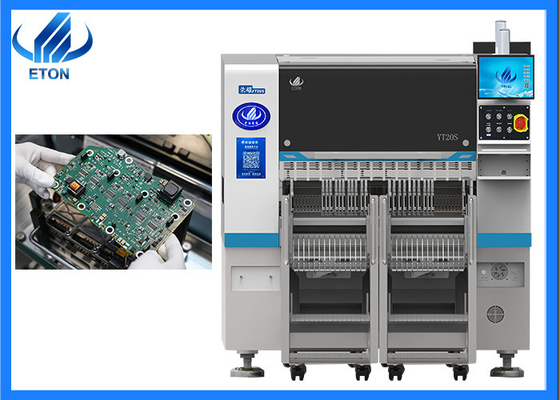

104 PCS питательная станция R&D программное обеспечение универсальная машина для подбора и размещения
Основные характеристики машины

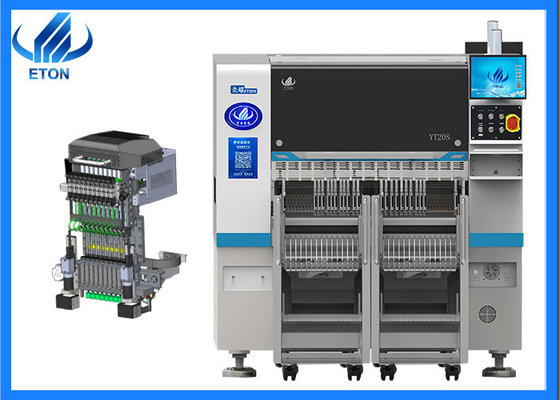

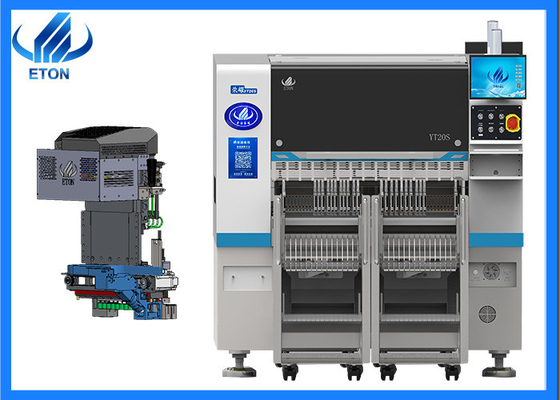

Интегрированный руководитель размещения
Легкий вес, голова интегрированно сформирована, 10 наборов осей Z независимо управляются модульным магнитным линейным двигателем, который значительно улучшает скорость, точность и стабильность
Система точных углов
Модульная угловая система самостоятельно контролирует угол каждого компонента для обеспечения высокой точности размещения.
Устройство для обнаружения вакуума
Каждая головка размещения с независимой функцией обнаружения, что повышает стабильность оборудования и надежность продукта.
Ультравысокоскоростные возможности
Принятие высококачественных магнитных линейных двигателей и многофункциональной модульной головы, возможности размещения увеличились на 25% по сравнению с традиционными машинами, с оптимальной скоростью достижения 98000CPH
Главный параметр машины
| Модель |
YT20S |
| Размер |
| Длина |
1480 мм |
| Ширина |
2680 мм |
| Высота |
1650 мм |
| Общая масса |
2380 кг |
| ПХБ |
| Протяженность PCB ширина |
Максимум: 500*300 мм ((1200*450 вариант) Минус: 50*50 мм |
| Толщина ПКБ |
0.5-5 мм |
| Застегивание ПКБ |
Зажимание цилиндров, регулируемая ширина рельса |
| Режим установки |
Групповой сбор и раздельное размещениеотдельный сбор и отдельное размещение |
| О.С. |
| Система |
Windows7 |
| Программа |
НИОКР самостоятельно |
| Дисплей |
Монитор с светодиодными лампами |
| Устройство ввода |
Клавиатура, мышь |
| Система зрения |
| Номер камеры |
1 PCS (камера зрения на полете головы) |
| Камера 2 PCS Mark |
| Увеличение точности установки |
CHIP±0,03 мм QFP±0,025 мм Cpk |
| Высота установки |
16 мм (другая высота может быть настроена) |
| Скорость установки |
98000 CPH ((В лучшем состоянии) |
| Компоненты |
0201~12MM упаковочный материал и материал IC ((Опциональная фиксированная камера для 0201~35*35MM),Другие размеры компонентов могут быть настроены |
| Пространство компонентов |
0.2 мм |
| Номер станции питания |
104 шт. |
| Количество сопла |
20 шт. |
| Сила |
220AC 50Гц |
| Потребление энергии |
1.5кВт |
| Окружающая среда |
23°C±3°C |
| Скорость передачи |
> 1000 мм/сек |
| Направление передачи |
Одинокий ((левый→ правый или правый→ левый) |
| Режим передачи |
Онлайн диск |
| Режим положения |
Оптические |
| Потребление газа |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Электрическое управление |
Независимые исследования и разработки ETON |
| Модуль управления картой движения 1 комплект |
Независимые исследования и разработки ETON |
| Оси X, Y, Z. Путь движения |
Высококачественный магнитный линейный мотор |
| Путь кормления |
Интеллектуальная питательная установка с двойным двигателем |
| Интерфейс системы управления производством MES |
Настраиваемый |
Пакеты
Упаковка в пленочную упаковку и пену хлопка, и покрытие вакуумного мешка в прочных деревянных коробках.
Рынок
Наша продукция экспортировалась в более чем 30 стран и регионов, включая Южную Корею, Индию, Вьетнам, Тунис, Египет, Турцию, Россию, Бразилию и т.д.
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR и так далее.
SMT Линейное решение
Служба
- Мы предоставляем решение для целого ряда потребностей наших клиентов.
- У нас есть некоторые официальные объекты в Индии, такие как Мумбаи, Даммам и Нью-Дели, также есть объекты в Египте, Турции, которые могут своевременно предоставлять услуги с нашими инженерами.
- Пока вы покупаете нашу машину, мы организуем наших инженеров для установки отладки и обучения для вас бесплатно, пока вы не научитесь управлять машиной.
- Китайский инженер может предоставлять онлайн-услуги, особенно в период эпидемии COVID-19.
- При необходимости китайские инженеры приедут на ваш завод для бесплатной установки и обучения работе с машиной.
- Бесплатное обновление программного обеспечения.
- Мы организуем наших инженеров посетить ваш завод для проверки или тестирования состояния машины.
Наше преимущество
ETON имеет впечатляющий опыт с 14 патентами на изобретения, 135 практическими патентами и 55 авторскими правами на программное обеспечение.Мы приносим более 11 лет опыта и держим CCC, SIRA и сертификатов CE.
Наше глобальное присутствие охватывает Южную Корею, Индию, Вьетнам, Тунис, Египет, Турцию, Россию, Бразилию и другие страны.Печи обратного потока, печатные станки, конвейеры для печатных пластин, SPI, AOI и многое другое.
Специализируясь на SMT-машинах для светодиодных лампочек, DOB, линз, панельных светильников, нижних светильников, уличных светильников, труб, 0,5 м, 1 м полосных светильников и т. д., ETON является ведущим брендом в производстве китайских SMT-машин.
Имея целенаправленную команду из 500 сотрудников, ETON гордится тем, что предлагает зарубежных инженеров для бесплатной установки и обучения.
