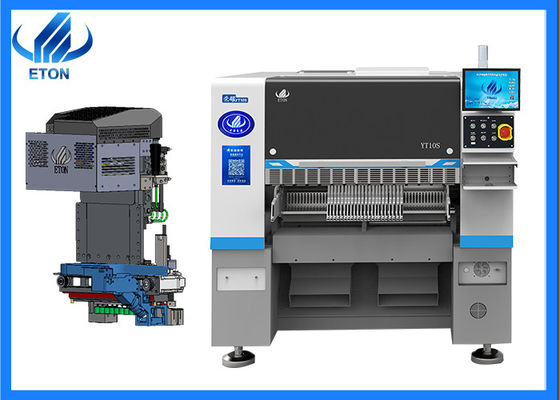

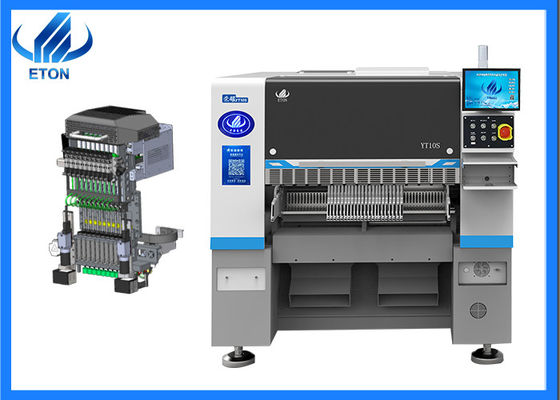

Интегрированная монтажная голова с 10 соплами интеллектуальная машина для размещения SMT
Основные характеристики машины
1.X,Y и Z оси все принимают самостоятельно разработанный высококачественный магнитный линейный двигатель
2Гибкие возможности обработки печатных плат, многостанционная монтажная система.
3.Y-ось принимает структуру порта с двойным приводом
4. Поддержка функции автоматической замены сопла ((опционально)
5.Наносить на 0201 ~ 35 * 35 мм ленты катушки пакета и IC поднос питателя
● Один портал, 10 спин.
● Максимальная площадь платы PCB: 500*450 мм, минимальная 50*50 мм.
● опциональный шкаф IC, ANC, гибкое производство
● Гибкая проводка может быть достигнута с помощью модульных устройств
Главы и различные способы производства.
Главный параметр машины
| Модель |
YT10S |
| Размер |
| Длина |
1480 мм |
| Ширина |
2020 мм |
| Высота |
1650 мм |
| Общая масса |
2380 кг |
| ПХБ |
| Протяженность PCB ширина |
Максимум: 500*450 мм ((1200*450 вариант) Min: 50*50 мм |
| Толщина ПКБ |
0.5-5 мм |
| Застегивание ПКБ |
Зажимание цилиндров, регулируемая ширина рельса |
| Режим установки |
Групповой сбор и раздельное размещениеотдельный сбор и отдельное размещение |
| О.С. |
| Система |
Windows7 |
| Программа |
НИОКР самостоятельно |
| Дисплей |
Монитор с светодиодными лампами |
| Устройство ввода |
Клавиатура, мышь |
| Система зрения |
| Номер камеры |
1 PCS (камера зрения на полете головы) |
| Камера 2 PCS Mark |
| Увеличение точности установки |
CHIP±0,03 мм QFP±0,025 мм Cpk |
| Высота установки |
16 мм (другая высота может быть настроена) |
| Скорость установки |
48000 CPH ((В лучшем состоянии) |
| Компоненты |
0201 ~ 15MM упаковочный материал и материал IC ((Опциональная фиксированная камера для 0201 ~ 35 * 35MM), Другие размеры компонентов могут быть настроены |
| Пространство компонентов |
0.2 мм |
| Номер станции питания |
52 ПКС (104 вариант ПКС) |
| Количество сопла |
10 шт. |
| Сила |
220AC 50Гц |
| Потребление энергии |
1.5кВт |
| Окружающая среда |
23°C±3°C |
| Скорость передачи |
> 1000 мм/сек |
| Направление передачи |
Одинокий ((левый→ правый или правый→ левый) |
| Режим передачи |
Онлайн диск |
| Режим положения |
Оптические |
| Потребление газа |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Электрическое управление |
Независимые исследования и разработки ETON |
| Модуль управления картой движения 1 комплект |
Независимые исследования и разработки ETON |
| Оси X, Y, Z. Путь движения |
Высококачественный магнитный линейный мотор |
| Путь кормления |
Интеллектуальная питательная установка с двойным двигателем |
| Интерфейс системы управления производством MES |
Настраиваемый |
Сертификаты
Как опытный производитель в SMT машины, мы получили ряд технологий интеллектуальной собственности, в том числе 9 патентов на изобретения, 112 практических патентов, 12 программных авторских прав,с нашим завоеванным отделом исследований и разработок для производства и инспекцииИ также получил зарубежные сертификаты как CE, CCC, SIRA,И так далее.
Рынок
Наша продукция экспортировалась в более чем 30 стран и регионов, включая Южную Корею, Индию, Вьетнам, Тунис, Египет, Турцию, Россию, Бразилию и т.д.
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR и так далее.
Пакеты
Шаг 1: оберните растяжной пленкой, чтобы оборудование не затянулось.
Шаг 2: Вакуумная бумажная упаковка и влагозащитный пакет, чтобы машина могла оставаться сухой во время транспортировки, чтобы предотвратить влагу.
Шаг 3: Используйте ремни и треугольное дерево для фиксации машины, чтобы предотвратить повреждение машины во время транспортировки.
Шаг 4: Каждая экспортируемая машина будет оснащена прочными деревянными экспортными коробками, чтобы гарантировать хорошее качество поставленного продукта.
Частые вопросы
Какой у вас аппарат?
Мы являемся производителем высокоскоростной SMT выбирать и место машины, а также мы строим наш бренд к более эффективным и удобным машины для наших клиентов.серии с высокой точностью и высокой производительностью.
Вопрос: Какова фактическая скорость ваших продуктов?
А. Для фактической скорости машины, которая ограничена многими факторами,
что связано с количеством компонентов, время для отправки платы ПХБ
и получать доску, которая будет влиять на скорость, когда в производстве, и решать для фактических продуктов и потребностей.
