Подробная информация о продукте:
Оплата и доставка Условия:
|
Программа: | НИОКР Независимо | Гарантия: | 1 год |
---|---|---|---|
Скорость установки: | 250000 CPH | Применить к: | Производственная линия SMT |
Общая масса: | 3100 KG | Промышленный парк: | 52 000 квадратных метров |
Головы: | 68pcs | Кормильцы: | 68 |
Выделить: | Гибкая машина установки прокладки,Программное обеспечение R&D SMT монтажная машина,Машина для установки полос длиной 200 м |
Программное обеспечение для исследований и разработок SMT гибкая лента 200 м длины монтажная машина
Описание
Особенности
IPC9850 Пропускная способность: 200000 ~ 250000 CPH
Номер патента: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Технический параметр
Модель | HT-T9 |
Размер | |
Длина | 3100 мм |
Ширина | 2300 мм |
Высота | 1550 мм |
Общая масса | 1700 кг |
ПХБ | |
Протяженность PCB ширина | 250 мм*любой длины |
Толщина ПКБ | 00,5-1,5 мм |
Застегивание ПКБ | Регулируемая давление пневматика |
Режим установки | Группа для загрузки и группа для установки |
О.С. | |
Система | Windows7 |
Программа | НИОКР самостоятельно |
Дисплей | Монитор с сенсорным экраном |
Устройство ввода | Клавиатура, мышь |
Система зрения | |

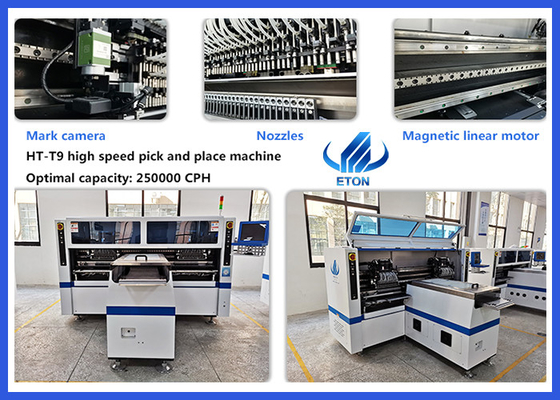

Номер камеры | 5 PCS (цифровой фотоаппарат) |
Выравнивание зрения, коррекция MARK | |
Увеличение точности установки | ±0,02 мм |
Высота установки | 5 мм |
Скорость установки | 200000 ~ 250000 CPH |
Компоненты | LED 3014/ 3020/ 3528/ 5050 и конденсаторы, резисторы, мостовые выпрямители и т.д. |
Скорость компонентов | 0.5 мм |
Номер станции питания | 68 шт. |
Количество сопла | 68 шт. |
Сила | 380AC 50 Гц |
Потребление энергии | 6 кВт |
Окружающая среда | 23°C±3°C |
Трансмиссия конвейера | Максимальная длина: 1000 мм |
Электрическое управление | Независимые исследования и разработки ETON |
Модуль управления картой движения 1 комплект | Независимые исследования и разработки ETON |
Оси X, Y, Z. Путь движения | Высококачественный магнитный линейный двигатель + сервомотор |
Путь кормления | Электрический питатель с двойным двигателем |
Применение машины

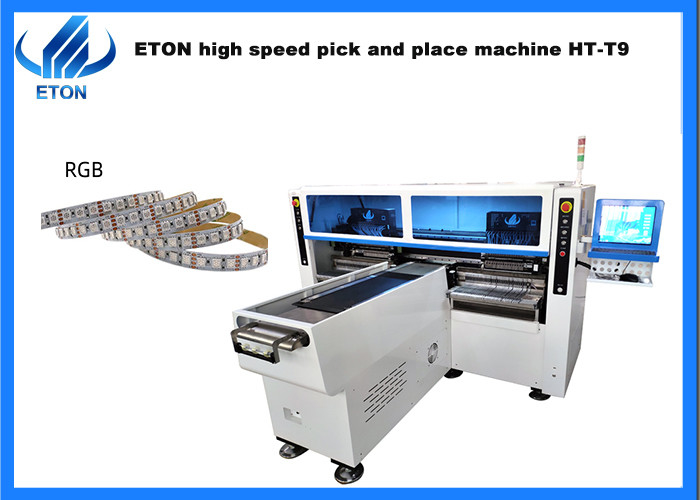

HT-T9 - это высокоскоростная машина для подбора и размещения, которая применяется для гибких световых полос любой длины
Размер PCB: 250 мм*любая длина, подходящая для 5 м, 10 м, 50 м, 100 м или гибких световых полос любой длины, RGB может быть установлен.
SMT Линейное решение
Оборудование, необходимое для полуавтоматической производственной линии, включает:
Наше преимущество
