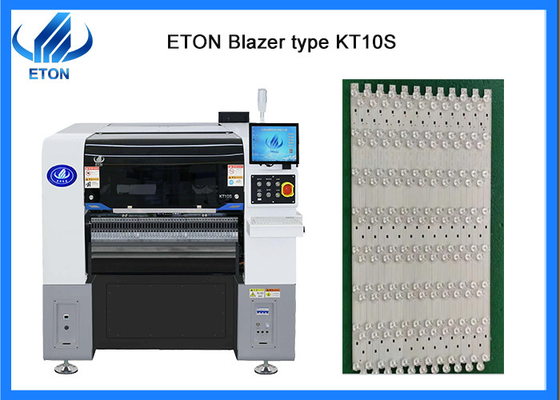

0402 Минимальная светодиодные компоненты бытовая техника SMT машина для подбора и размещения
Описание
Камера оптического распознавания
Двойной знак распознавания камеры, принять 3-цветный распознавания освещения, применять форму маркировки и объектива
Основные характеристики машины
- Одномодульный X,Y,Z ось высококачественный магнитный линейный двигатель, высокая точность, чем у классической модели
- Y-ось двойного привода портал, более высокая скорость больше стабильности
- Глава размещения принимать независимое обнаружение вакуума, улучшить производительность размещения
- Оффлайн-программирование, экономия времени на цикле перехода
- Оборудована функциями импорта координат, более интеллектуальная

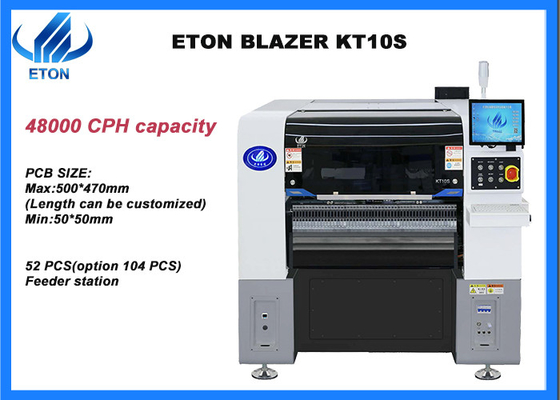

Главный параметр машины
| Модель |
KT10S |
| Размер |
1460*2015*1654 мм |
| Общая масса |
2080 кг |
| Размер ПКБ |
Макс:500*470 мм ((длина может быть настроена) Min:50*50 мм |
| Толщина ПКБ |
0.5-5 мм |
| Точность монтажа |
CHIP±0,03 мм, QFP±0,025 мм, Cpk ∆1,0 ((3σ) |
| Скорость установки |
48000 CPH ((Оптимальная скорость) |
| Компоненты |
Светодиоды, конденсаторы, резисторы, формованные компоненты и т.д. |
| Потребление энергии |
220AC 50HZ 1,5 кВт |
| Станция питания |
52 PCS (вариант 104 PCS), вариант IC-пакета |
| Число голов |
10 шт. |
Рынок
Наша продукция экспортируется в более чем 30 стран и регионов.
Например, Южная Корея, Турция, Египет, Индия, Россия, Америка, Бразилия, Тунис, Польша, Литва, Южная Африка, Иран, Вьетнам, Пакистан, Саудовская Аравия, Узбекистан, Нигерия, Германия и т.д.
Соответствующая машина
ETON является ведущим производителем высокоскоростной машины SMT в Китае, и мы также предоставляем решение для всей линии с периферийными устройствами, такими как принтер-шаблоны, конвейер, диспетчер клея,Печь переходная и печь обратного потока и т.д..
SMT Линейное решение
Оборудование, необходимое для полуавтоматической производственной линии, включает:
- Машины для печати полуавтоматические:Паста для сварки печатается на пластине ПКБ через штемпель;
- Машина для подбора и размещения:устанавливать светодиодные чипы или другие компоненты на обозначенное место на ПКБ-карте;
- Печь с обратным потоком:расплавление пасты для сварки, чтобы она прилипала к монтажным компонентам;
- Конвейер:проверять качество размещения и сварки, а также играть роль в передаче ПКБ и буферизации на производственной линии SMT
