Подробная информация о продукте:
Оплата и доставка Условия:
|
Гарантия: | 1 год | Имя: | печь reflow |
---|---|---|---|
Состояние: | Новый, 100% оригинальный, совершенно новый | Тип: | Автоматический |
Использование: | Собрание монтажной платы, машина установки SMT, SMD, СИД | Бренд: | ETON |
Высокий свет: | SMT-печь для повторного потока с интеллектуальной диагностикой,Печь для обратного потока на линии производства светодиодных ламп |

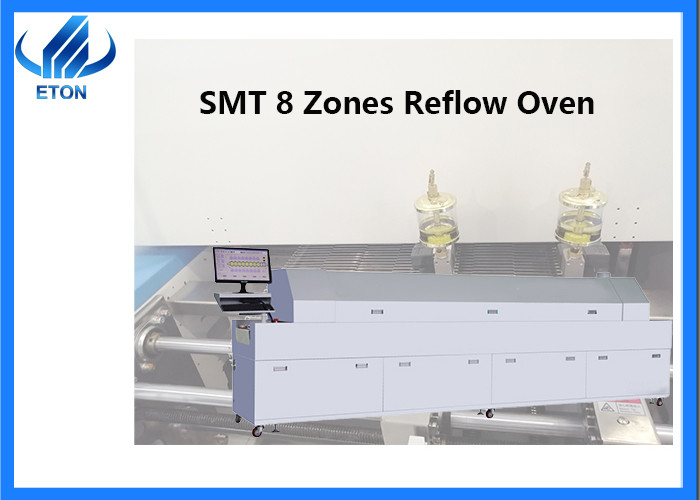

Описание печи с обратным потоком
Особенности:
1.Система Windows XP с английским и китайским языками легко изучается и может быть изменена в любое время.
2.Цифровая система управления принята с PLC и модульной схемой для стабилизации и точности повторяющейся точности.
3.Интеллектуальная диагностическая система (IDS) имеет функцию напоминания о проблемах, тревоги, списка и сохранения данных.
4.Температуру и скорость вентилятора можно контролировать независимо, чтобы удовлетворить требованиям высокой точности.
5.Эффективная длина зоны нагрева, теплопроводность в полном равномерном распределении, значительно повышая эффективность нагрева.
6.Система принудительного охлаждения с эффективной скоростью охлаждения подходит для всех видов безсвинцовой пасты.
7.Управление PLC и PID в замкнутом цикле для достижения высокоточного контроля температуры и повторяемых профилей.
8.Стандартные 8 пар зоны подъема и опускания с запатентованной системой управления воздухом, чтобы сделать конвекцию горячего воздуха более эффективной и быстрой тепловой компенсацией.
9.Рельс обрабатывается с отвержденным процессом, чтобы сделать его более стабильным.
10.Ширина рельса может регулироваться вручную.
11.Цепные рельсы будут смазываться центральным устройством нефтяного резервуара, управляемым компьютером.
12.Сильная программная система может сохранить все настройки и может распечатать все данные и профили через ПК.
13.С системой сбора потока, чтобы сохранить внутренние зоны чистыми и обеспечить больше выбросов в окружающую среду.
14.Азот с машиной - опция.
Основной параметр
Модель | ET-R12 | |
Система отопления |
Количество отопительных зон | Вверх 12/внизу 12 |
Количество зон охлаждения | 2 | |
Длина отопительных зон | 4600 мм | |
Режим нагрева | горячий воздух | |
Режим охлаждения | Воздушная печь:Воздух; Азотная печь: Водоохладитель | |
Объем выхлопных газов | 10 м3/мин * 2 выхлопных газа | |
Конвейерная система |
Максимальная ширина ПКБ | 450 мм |
Ширина ремня ресниц | 500 мм | |
Направление передачи | L→R(или R→L) | |
Высота сети трансмиссии | 900±20 мм | |
Тип трансмиссии | Сетки и цепочки | |
Диапазон ширины рельса | 0-450 мм | |
Скорость конвейера | 0-2000 мм/мин | |
Автоматическая или ручная смазка | стандартный | |
Стоянная сторона рельса | Передняя рельса фиксирована ((вариант: задняя рельса фиксирована) | |
Компоненты высокие | Сверху и снизу 25 мм | |
Система управления |
Электрическое питание | 5 линий 3-фазные 380В 50/60Гц |
Общая мощность | 60 кВт | |
Начальная мощность | 58 кВт | |
Нормальное потребление энергии | 12 кВт | |
Время нагрева | Около 20 минут. | |
Диапазон настройки температуры | Температура в помещении - 300°C | |
Метод контроля температуры | Управление замкнутой цепью PID и управление SSR | |
Точность регулирования температуры | ± 1°C | |
Температурное отклонение на ПКБ | ±2°C | |
Хранение данных | Процесс Сохранение данных и состояния (80 ГБ) | |
Пластина соприкосновения | Алюминиевая сплавная плита | |
Аномальная сигнализация | Аномальная температура. (экстравысокая/экстранизкая температура) | |
Борту отказали в тревоге. | Светодиод башни:Желто-потепление, Зелено-нормальное, Красно-ненормальное | |
Общий |
Размер ((L*W*H) | 6000×1400×1550 мм |
Вес | 2800 кг | |
Цвет | Компьютерный серый |
ET-R12 Печь с обратным потоком
Введение в нашу компанию
С момента своего создания в 2011 году ETON занимается разработкой и производством устройств для размещения SMT.
Сильная охват и развивать технологию команды, поддерживать обновление машины непрерывно, поддерживать клиента сильную техническую поддержку.
Богатый опыт в SMT промышленности линии. ETON установить более 10 лет, мы ведущий производитель SMT машины в Китае.
Сильные производственные мощности, ETON имеют более 50000 квадратных метров промышленного парка в провинции Цзянси, мощность машины более 50 единиц / месяц.
Хорошее и профессиональное обслуживание. Предоставление инженера обслуживания от двери к двери, поддержка видео онлайн обучения, видео обучения.
Мы можем предоставить профессиональное решение для линии SMT.
Наши преимущества
Богатый опыт в SMT промышленности линии. ETON установить более 10 лет, мы ведущий производитель SMT машины в Китае.
Наши машины лучшего качества, точнее и быстрее устанавливаются.Визуальное выравнивание идентификации полета, выбор группы и размещение группы и так далее.
Сертификация:
У нас 9 патентов на изобретения, 112 практических патентов, 12 патентов на программное обеспечение.
Мы высокотехнологичное предприятие с CE, SIRA, CCC, ISO награжден как "известный бренд" и многие патенты на технологии, и имеют богатый опыт ((более 8 лет) в программе производства светодиодных светильников.
Наш послепродажной сервис "Машина для подбора и размещения"
※ Предоставление последней информации о технологии и оборудовании
Мы даем профессиональные технологические предложения с нашими клиентами. И делиться обновлениями новостей с нашими клиентами.
※ Поддержка программного и аппаратного обеспечения на протяжении всей жизни
Бесплатное обновление программного обеспечения, программное обеспечение разработано и разработано ETON, поэтому мы поддерживаем пожизненные бесплатные обновления.
※ Срок содержания 1 год
Гарантия один год, во время гарантии любые детали, которые нужно отремонтировать и заменить, будут бесплатными.
※ регулярно посещать клиентов и собирать информацию
Мы посещаем различные выставки в разных городах каждый год, в одно и то же время.Мы будем посещать местных клиентов и поддерживать наш сервис и собирать и отзывы клиентов в срок.
Основные элементы процесса SMT:
Скрин-печать (или распределение) - сборка - затвердевание - повторное сварка - очистка - обнаружение - ремонт экрана
Печать: его роль заключается в том, чтобы припоить пасту или припоить пасту на пасту сварки ПКБ в качестве приготовления к сварке компонентов.
Распределение: это клей, который падает на фиксированное положение ПХБ, его основная роль заключается в прикреплении компонентов к ПХБ.
Монтаж: функция состоит в точном монтаже компонентов поверхностного монтажа в фиксированном положении ПКБ.
Укрепление: функция заключается в том, чтобы расплавить SMT-клей, чтобы компоненты SMT были прочно связаны с платой PCB.
Возвратный поток: его роль заключается в расплавлении пасты сварки, чтобы компоненты поверхностной сборки и плата ПКБ прочно связывались друг с другом.
чистый: задача состоит в том, чтобы собрать ПХБ-карту над вредными остатками сварки, такими как потоки, чтобы удалить.
Испытание: его роль заключается в сборке хорошей платы PCB для проверки качества сварки и качества сборки.
Ремонт: его роль заключается в обнаружении неисправности платы ПХБ для переработки. Используемые инструменты - паяльная железа, ремонтная станция и т. Д. В любом положении на производственной линии.
Частые вопросы
Вопрос: Как проходит обучение?
A: После покупки нашей продукции, вы можете отправить своих инженеров учиться на нашей фабрике, или мы можем отправить наших инженеров на ваш завод, чтобы обучить ваш персонал для вас.
Вопрос: У вас есть сертификат продукции?
A: Наши продукты имеют сертификацию CCC, CE, SRIA.
Вопрос: Как насчет послепродажной службы? Как насчет гарантии?
A: У нас есть команда профессиональных инженеров, чтобы решить ваши проблемы. Мы также можем предоставить вам обучение и установку на месте, и поддерживать дистанционное управление машиной, машина использует китайский и английский интерфейс,очень легко управлять.
