Подробная информация о продукте:
Оплата и доставка Условия:
|
Применение: | Прокладка СИД | Электрическое питание: | 380AC 50HZ |
---|---|---|---|
Гарантия: | 1 год | состояние: | Новый |
Вес: | 3100 KG | Устанавливать скорость: | Двусторонняя: 500 000 копий в час Односторонняя: 250 000 копий в час (оптимальная скорость) |
Размер: | (Д) 3454*(Ш)3035*(В)1777 мм | Толщина PCB: | 0.1-0.5 mm |
Высокий свет: | Машина для размещения SMT на рулонах,Машины для размещения SMT на 200 м,Двукратный отбор SMT-машины для размещения |

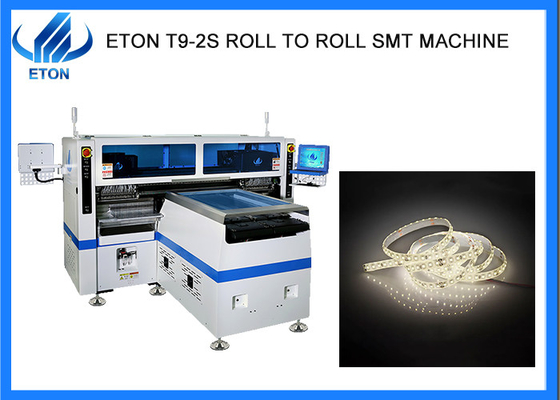

TДва раза подбирать и один раз ставитьМашины для размещения полос на 200 роликов
Описание
FЕда 1 Высокая производительность
Положение сбора компонентов может регулироваться в соответствии с шириной накладки PCB, минимум 6,5 мм. Применимо к LED 3014/3020/2835/5050 резистору, конденсатору, мосту-прямителю и т. Д. Широкий диапазон компонентов.
Камера распознавания записывает место пропускания компонента ПХБ и соответствующим образом заполняет недостающий компонент.
Загрузочная головка использует метод двухкратного подбора и одногократного размещения.
FЕда 2 Гибкое производство
1 м в цикл.
Полностью реализовать функцию двух раз сбора и один раз размещения. Диапазон питания станции вдвое больше размещения головы, может производить четыре вида материалов одновременно.
Модель | T9-2S |
Размер | |
Длина | 3454 мм |
Ширина | 3035 мм |
Высота | 1777 мм |
Общая масса | 3100 кг |
ПХБ | |
Протяженность PCB ширина | 250 (± 10 мм) * Любая длина |
Толщина ПКБ | 00,1-0,5 мм |
Застегивание ПКБ | Адсорбция вакуума, зажим цилиндра, регулируемая ширина рельса |
Способ установки | Групповой подбор и групповое размещение |
Система зрения | |
Номер камеры | 10 комплектов (цифровая камера) |
Выравнивание зрения+коррекция знака | |
Увеличение точности установки | ± 0,05 мм |
Высота установки | ≤ 5 мм |
Скорость установки | Двойная сторона: 500000CPH, одиночная сторона: 250000CPH ((оптимальная скорость) |
Компоненты | LED3014/3020/2835/5050 и резисторы, конденсаторы, мостовые выпрямители и т.д. |
Сила | 380AC 50Гц |
Потребление энергии | 90,6 кВт |
Окружающая среда | 23°C±3°C |
Трансмиссия конвейера | Максимальная длина: 1000 мм |
Скорость передачи | > 500 мм/сек |
Направление передачи | Одиночный (левый>правый или правый) |
Режим передачи | Онлайн диск |
Режим положения | Оптические |
Доставка воздуха | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
Электрическое управление | Независимые исследования и разработки ETON |
Модуль управления движением 2 набор | Независимые исследования и разработки ETON |
Оси X, Y, Z. Путь движения | Высококачественный магнитный линейный двигатель + сервомотор |
Система питания | |
Номер станции питания | Двойная сторона: 136 PCS ((одиночная сторона: 68 PCS) |
Число голов | Двойная сторона: 136 PCS ((одиночная сторона: 68 PCS) |
Путь кормления | Интеллектуальный электрический питатель с двойным двигателем |
Рынок
В Индии: SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, CENTURY LED, AUTOPAL, SKYQUAD, NTL, KONARK, CEPL, FLARE, SLS являются одними из наших крупных клиентов.
В Турции: ACK, KENDAL, KING LED являются одними из наших крупных клиентов.
Вьетнаме: Рангдун, ТАМКИМ - один из наших крупных клиентов.
В Египте: UNISTAR - один из наших крупных клиентов.
В Тунисе: SKY INDUSTRIES, FAWANIS - один из наших крупных клиентов
Пакеты
Наш пакетный шаг - следить за дуновением:
СТАП 1: пленка для предотвращения пыли и воды;
Шаг 2: Упакование пленки в пену из хлопка для защиты внешней части машины;
Шаг 3: вакуумная бумажная упаковка и влагозащитный пакет, чтобы сохранить сухость во время транспортировки;
Шаг 4: Оснащение прочными деревянными коробками для обеспечения безопасности машины, затем транспортировка грузовиками до указанного порта.
Доставка: морским, воздушным и сухопутным транспортом.
