Подробная информация о продукте:
Оплата и доставка Условия:
|
| Гарантия: | 1 год | Применение: | Прокладка СИД |
|---|---|---|---|
| Электрическое питание: | 380AC 50HZ | состояние: | Новый |
| Вес: | 3100 KG | Устанавливать скорость: | Двусторонняя: 500 000 копий в час Односторонняя: 250 000 копий в час (оптимальная скорость) |
| Размер: | (Д) 3454*(Ш)3035*(В)1777 мм | Фидеры: | Двусторонняя: 136 шт. (Односторонняя: 68 шт.) |
| Толщина PCB: | 0.1-0.5 mm | ||
| Высокий свет: | 1М/цикл SMT-машина для размещения,Машина для размещения SMT с гибкой полосой CE,Двухсторонние кормильщики SMT устройство |
||
1 м в циклеСМТ высокоскоростная машина для размещения гибкой ленты
Dвыписка
FЕда 1 Высокая производительность
nРегулируемая головка размещения ETON Tech
Положение сбора компонентов может регулироваться в соответствии с шириной накладки PCB, минимум 6,5 мм. Применимо к LED 3014/3020/2835/5050 резистору, конденсатору, мосту-прямителю и т. Д. Широкий диапазон компонентов.
Камера распознавания записывает место пропускания компонента ПХБ и соответствующим образом заполняет недостающий компонент.
Загрузочная головка использует метод двухкратного подбора и одногократного размещения.
FЕда 2 Гибкое производство
1 м в цикл.
Полностью реализовать функцию двух раз сбора и один раз размещения. Диапазон питания станции вдвое больше размещения головы, может производить четыре вида материалов одновременно.
| Модель | T9-2S |
| Размер | |
| Длина | 3454 мм |
| Ширина | 3035 мм |
| Высота | 1777 мм |
| Общая масса | 3100 кг |
| ПХБ | |
| Протяженность PCB ширина | 250 (± 10 мм) * Любая длина |
| Толщина ПКБ | 00,1-0,5 мм |
| Застегивание ПКБ | Адсорбция вакуума, зажим цилиндра, регулируемая ширина рельса |
| Способ установки | Групповой подбор и групповое размещение |
| Система зрения | |
| Номер камеры | 10 комплектов (цифровая камера) |
| Выравнивание зрения+коррекция знака | |
| Увеличение точности установки | ± 0,05 мм |
| Высота установки | ≤ 5 мм |
| Скорость установки | Двойная сторона: 500000CPH, одиночная сторона: 250000CPH ((оптимальная скорость) |
| Компоненты | LED3014/3020/2835/5050 и резисторы, конденсаторы, мостовые выпрямители и т.д. |
| Сила | 380AC 50Гц |
| Потребление энергии | 90,6 кВт |
| Окружающая среда | 23°C±3°C |
| Трансмиссия конвейера | Максимальная длина: 1000 мм |
| Скорость передачи | > 500 мм/сек |
| Направление передачи | Одиночный (левый>правый или правый) |
| Режим передачи | Онлайн диск |
| Режим положения | Оптические |
| Доставка воздуха | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Электрическое управление | Независимые исследования и разработки ETON |
| Модуль управления движением 2 набор | Независимые исследования и разработки ETON |

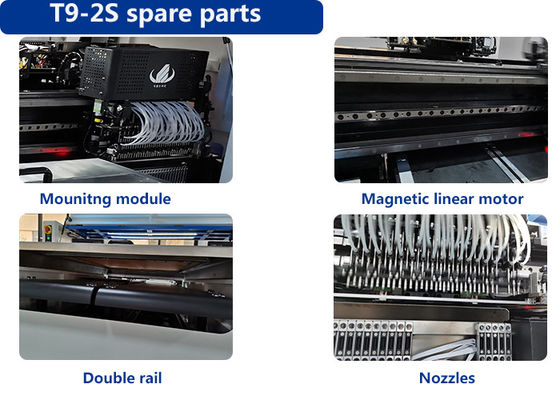

| Оси X, Y, Z. Путь движения | Высококачественный магнитный линейный двигатель + сервомотор |
| Система питания | |
| Номер станции питания | Двойная сторона: 136 PCS ((одиночная сторона: 68 PCS) |
| Число голов | Двойная сторона: 136 PCS ((одиночная сторона: 68 PCS) |
| Путь кормления | Интеллектуальный электрический питатель с двойным двигателем |
Применение машины

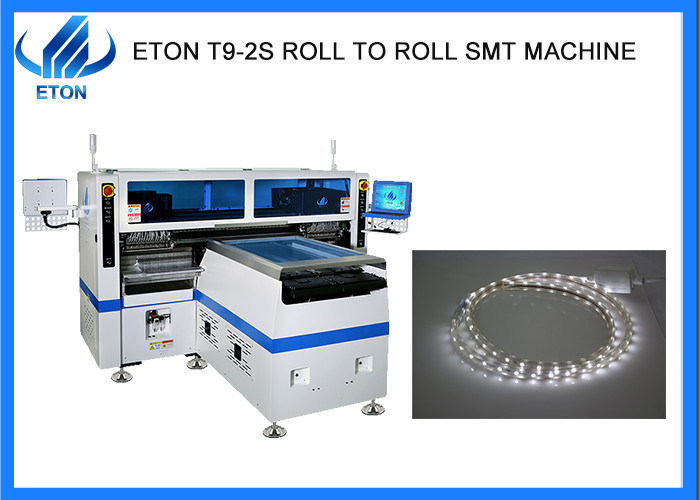

T9-2S - это высокоскоростная машина для подбора и размещения, которая применяется для гибких световых полос любой длины
3.1 Размер ПКБ: 250 мм*любой длины
3.2 Для приложений
5 м, 10 м, 50 м, 100 м или гибкие световые полосы любой длины, RGB могут быть установлены.
SMT Линейное решение
