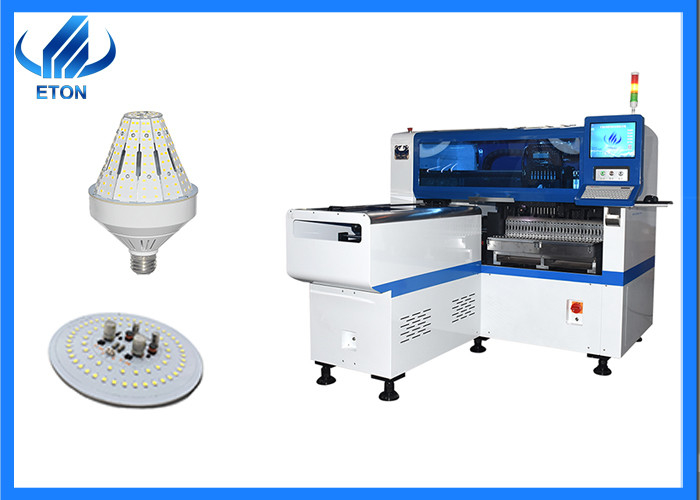

СИД освещая выбор машины доски SMT многофункциональные и машину места

СИД освещая машину доски SMT

Ключевое имя: Освещать машину доски smt/smt/привел машину smt освещения/привел освещать машину

Машина SMT

Машина SMT средняя «поверхностная технология держателя «, нормально включала машину любит: Смеситель затира машины принтера восковки машины выбора и места/машины транспортера/машины затяжелителя/машины выгружателя/машины/припоя руки робота/etc

Машина работает

Машина SMT главная контроль компьютером, некоторая небольшая машина проконтролирована PLC, главная машина как: Machie выбора и места, автоматическая машина принтера, machin печи reflow

Компьютерное управление высоко-умная машина, работая особенным устанавливающ программирование. Управление PLC для небольшой машины, его очень легко для того чтобы работать.

Машина SMT легка для того чтобы работать с более умным дизайном машины и более автоматически, смогла сохранить стоимость труда очень чем линия manul или ПОГРУЖЕНИЯ tranditional.

Применение машины

Машина SMT широко приложить к много вид освещая доски приведенной и доски водителя. HT-E8S-1200 многофункциональная машина mounter для устанавливать обломок/резистор/конденсатор приведенные/etc. оно смогло примениться к максимальным длине размера 1.2m pcb и ширине 0.5m. Для большей части из доски освещения объектива, широко применение.

Оператор требует

Для машины SMT, если использующ автоматическую линию, нормально нужны 1-2 работников, если использующ полуавтоматную линию, нормально нужны 2-3 работника. Для богатого работника expenrience, даже 1 работник смог работать для многополосного.

Машина размещения производственное оборудование ядра в производственном процессе SMT, и это также изощренное производственное оборудование. Операторы машины размещения должны пройти тренировку пре-работы и пройти рассмотрение прежде чем они могут начать работу. Основные требования для производственного потока машины размещения и деятельности машины размещения знание которого оператор машины размещения должен требовать.

Поток операций машины размещения:

Функция машины размещения главным образом через размещение доски PCB fixing->component suction->displacement->positioning->component и другую деятельность.

1. Доска PCB, который нужно установить входит в рабочую зону и зафиксирована на предопределенном положении.

2. Компонентный материал установлен на фидер, и установлен к положению приемистости головы размещения согласно набору положения в программе.

3. Голова размещения двинет к положению комплектовать вверх компоненты, поворот на вакууме, сопло всасывания пойдет вверх и вниз скомплектовать вверх компоненты, и после этого использовать датчик вакуума для того чтобы обнаружить высосаны ли компоненты.

4. Унесите идентификацию компонента, прочитайте компонентные характеристики компонентной библиотеки и сравнить их с компонентами скомплектованными вверх. Если сравнение и оценка не встречают, то компоненты брошены в ненужную коробку. Если спичка сравнения и оценки, тогда высчитывает центральное положение и угол компонента.

5. Согласно установке в программе, отрегулируйте угол вращения компонента через ось z головы размещения, и двиньте голову размещения к набору положения программой, так, что центр компонента совпадет с положением установки доски PCB.

6. Сопло всасывания машины размещения упадет к набору высоты программой, поворачивает с вакуума, и компонент упадет, и будет выполнена вторичная деятельность компонентного размещения.

7. В конце концов компоненты установлены, сопло всасывания помещено назад на месте, и доска PCB перенесена к установленному положению. Выполните устанавливая деятельность всей доски PCB.

Поток операций машины размещения можно суммировать как: доска питаясь и отметить опознавание - > автоматический учить - > выбор сопла - > выбор фидера - > рудоразборка компонента - > компонентное обнаружение для оценки - > размещение - > самонаводить сопла - > доска выхода.
