Подробная информация о продукте:
|
| имя машины: | СМТ машина | № камеры: | 6 комплектов |
|---|---|---|---|
| Применение: | Электрический продукт | устанавливать скорость: | 80000 CPH |
| Высокий свет: | машина камеры SMT Mounter зрения,multimodular машина головы SMT Mounter,Машина smt 80000 CPH |
||

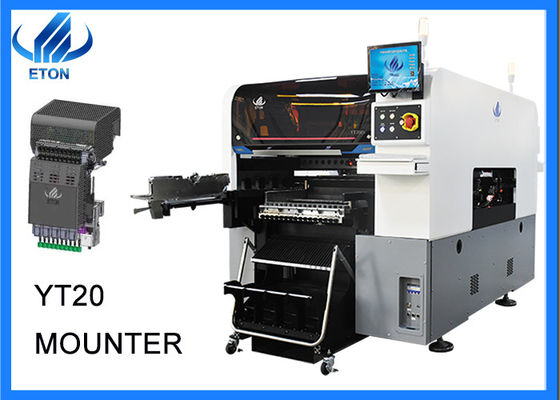

Машина SMT Mounter для электрического продукта
Особенности машины YT20
САМЫЕ ИНТЕРЕСНЫЕ МАШИНЫ
С высокоскоростной multi модульной головой и совершенно новой камерой зрения полета соответствующими для представления опознавания, размер до 40*40mm, применяется к BGA/CSP etc
ГИБКАЯ ПРОДУКЦИЯ
Тележка стыковки поддержки, умный фидер ленты двух-головы и поднос IC путь фидера, multi и гибких питаясь
ВЫСОКАЯ НАДЕЖНОСТЬ
Камера опознавания Марк высокой точности комбайна с фиксированной камерой зрения полета, обеспечивает точность размещения.
СТРУКТУРА СИСТЕМЫ ПЕРЕДАЧИ
Гибкий PCB регулируя возможности, двойной рельс, и портал может установить такой же большой PCB в то же время, осуществляющ гибкую продукцию.
Основные параметры YT20
| Модель | YT20 |
| Ширина длины PCB |
Максимальный размер: 500mm*450mm (одиночный PCB) /500mm *300mm (двойной PCB) Минимальный размер: 50mm*50mm |
| Толщина PCB | 0.5-4.5mm |
| Зажимать PCB | Цилиндр зажимая, ширина следа регулируемая |
| Рельс | 2 рельса, 2 портала (рельс 1,4 исправленный рельс) |
| Но. камеры | 6 наборов (цифровая фотокамера) |
| Камера нижние опознавание камеры зрения/идентификация заполнения | |
| Коррекция зрения alignment+Mark | |
| Устанавливать точность | ±0.02mm |
| Устанавливать высоту | ≤15mm |
| Устанавливать скорость | 80000CPH (наивыгоднейшая скорость) |
| Ряд компонентов | Пакеты вьюрка ленты минуты 0201 ~40*40mm и поднос IC фидер etc. |
| Но. станции фидера | Двойной слот 32PCS тележки стыковки стороны, пакеты вьюрка ленты: 64PCS (одиночный слот 16PCS тележки стыковки стороны, пакеты вьюрка ленты: 32PCS), свободно переключающ между стыковать фидер подноса IC фидера тележки и подноса IC: Вариант) |
| Головы No.of | Двойная сторона: 20pcs (одиночная сторона: 10pcs) |
| Питаясь путь | Умный двойной главный фидер |
Умная система SMT питаясь
Стыковать функцию тележки
Функция стыковать тележку поддержка компонентов smd, оно подвал фидеров. Фидер устанавливает на тележку с электрическим и кормить smd компонентный безостановочный пробег.
Так с частью тележки стыковки запасной, смогло быть достигнуть быстро линии изменения для произведения различного продукта, также смогли соединить вьюрок ленты более convinent. Не доходя изменяя линия время.
Функция фидера подноса IC
Фидер подноса IC использует для кормить IC (QFP/BGA/etc). YT20 смогло использовать фидера питаться и подноса IC фидер в то же время. Соответствующий для электрической доски, производства доски высокой точности.
Размер и особенности фидера
YT20 используя фидер головы серии почетности ETON двойной, более высокая точность для кормить мини 0201 компонент, мини вибрировать при беге.
