Подробная информация о продукте:
Оплата и доставка Условия:
|
Размер печатной платы: | Максимальный размер: 500*450 мм (одна сторона) | Толщина печатной платы: | 0,5-4,5 мм |
---|---|---|---|
Камера: | Компонент распознавания зрения в полете головы Выравнивание зрения + Коррекция метки | Повторяйте точность: | ±0,02 мм |
Монтажная высота: | ≦ 6 мм | Оптимальная скорость: | 120000 центов в час |
Ассортимент компонентов: | Пакеты мин. 0201~10 мм и IC и т.д. | Количество голов: | Двусторонняя: 40 шт. Односторонняя: 20 шт. |
Способ кормления: | Интеллектуальное устройство подачи с двойной головкой | Путь оси X, Y, Z: | Высококачественный магнитный линейный двигатель и серводвигатель |
Высокий свет: | автоматический чип-монтажник с магнитным двигателем,автоматический чип-монтажник 120000CPH,машина для установки светодиодной подсветки SMT |

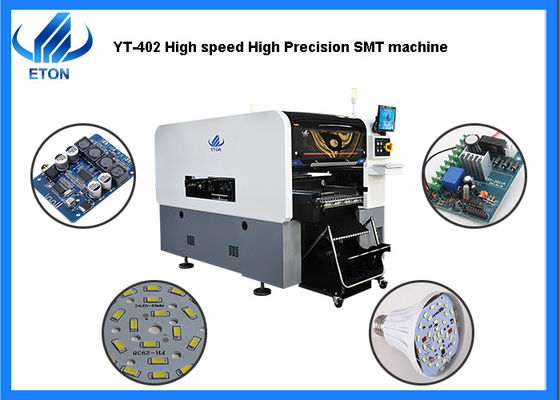

Автоматическая высокоточная высокоскоростная 120000CPH привела машину выбора и места освещения SMT
Информация о машине
1. Особенности машины
(1) высокоскоростная многомодульная головка, применяется для сверхмалых чипов 0201-10 * 10 мм крупных чипов, более широкий диапазон компонентов
(2) улучшить характеристики распознавания, размер до 40*40 мм.
(3) в каждом модуле 20 шпинделей, как высокоскоростных, так и интеллектуальных, с легкой компактной конструкцией.
(4) каждая установочная головка с независимой функцией обнаружения повышает стабильность оборудования и надежность продукта.
(5) использование магнитного линейного двигателя высокого класса, сервосистемы и многофункциональной модульной головки, производительность увеличена на 25% по сравнению с традиционной машиной, оптимальная скорость размещения достигает 120000 CPH.
2. гибкое производство
(1) камера с фиксированным линейным сканированием: компоненты размером менее 10*10 мм или высотой менее 6 мм можно использовать для высокоскоростной и высокоточной идентификации.
(2) Распознавание MARK: высокоточная система распознавания меток, распознавание трехцветной подсветки, применение к меткам любой формы и линзам, более широкий спектр применений.
(3) стыковочная тележка, интеллектуальный ленточный питатель с двойной головкой
3. высокая надежность
(1) совершенно новая высокоточная установочная головка собственной разработки
(2) сочетает в себе высокую точность, камеру распознавания меток с фиксированной камерой обзора полета, обеспечивает точность размещения
(3) установочная головка использует независимое обнаружение вакуума, улучшает производительность размещения
(4) автономное программирование, экономия времени цикла переключения
(5) функция интеллектуального обучения программного обеспечения AI и функция автоматической оптимизации
4. структура системы передачи
(1) два портала, 120 шпинделей * 2 портала, всего 40 шпинделей
(2) гибкие возможности обработки печатных плат, двойная направляющая, оба портала могут одновременно устанавливать одну и ту же большую печатную плату, обеспечивая гибкое производство
(3) гибкая проводка с помощью модульных установочных головок и различных режимов производства.
Параметр

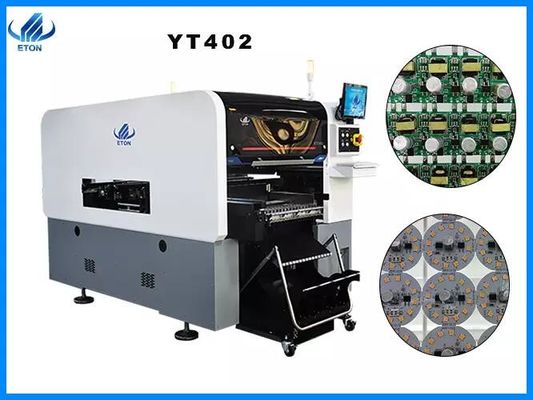

модель | ЮТ 402 |
Размер печатной платы |
МАКСИМАЛЬНЫЙ размер: 500*450 мм (одиночная печатная плата) 500*300 мм (двойная печатная плата) Минимальный размер: 50*50 мм |
Толщина печатной платы | 0,5-4,5 мм |
зажим печатной платы | Цилиндрический зажим, ширина колеи регулируется |
рельс | 2 рельса, 2 портала (рельс 1,4 фиксированный рельс) |
система | Windows 7 |
программного обеспечения | НИОКР самостоятельно |
MES-система управления производством | Индивидуальные (опция) |
Оффлайн программирование | доступный |
№ камеры | 4 комплекта (цифровая камера) |
Распознавание камеры нижнего обзора | |
Выравнивание зрения + коррекция метки | |
Повторяйте точность | ±0,02 мм |
Монтажная высота | ≦6 мм |
Скорость монтажа | 120000 CPH (оптимальная скорость) |
Ассортимент компонентов | Минимальные пакеты 0201-10*10 мм и IC и т. д. |
сила | 380 В переменного тока 50 Гц 6 кВт |
Операционная среда | 23℃±3℃ |
Направление передачи | Стандарт: одно направление |
Режим передачи | Онлайн диск |
Режим положения | оптический |
Расход воздуха | 0,4-0,6 МПа(4-6 кгс/см2) 150 Н/мин |
Электрический контроль | Независимые исследования и разработки ETON |
Модуль карты управления движением 1 комплект | |
Путь оси X, Y, Z | Высококачественный магнитный линейный двигатель + серводвигатель |
№ фидерной станции | Двусторонний слот для стыковочной тележки 32 шт., пакеты для катушек с лентой: 64 шт. (односторонний слот для стыковочной тележки 16 шт., упаковка для катушек с лентой: 32 шт.), свободное переключение между стыковочной тележкой и податчиком лотка для ИС. |
Количество головок | Двусторонняя: 40 шт. (односторонняя: 20 шт.) |
Способ кормления |
Интеллектуальное устройство подачи с двойной головкой |
Преимущества компании
ETON была основана в 2011 году с более чем 10-летним опытом работы с высокоскоростными машинами для захвата и размещения.Мы являемся крупнейшим высокотехнологичным производителем в Китае с сильными возможностями проектирования, НИОКР, продаж и услуг. «Высокая эффективность», «Высокое качество» и «Высокая стабильность» являются основными технологиями ETON.
Сильные производственные мощности, ETON имеет промышленный парк площадью более 50000 квадратных метров в провинции Цзянси, производственная мощность более 50 единиц в месяц.
133 патента на изобретения и патенты на технологии, в том числе мы получили 9 патентов на изобретения, 112 практических патентов, 12 авторских прав на программное обеспечение.
ETON создала научно-исследовательский центр, подразделение высокоскоростных машин для установки smt, подразделение оборудования для прецизионной печати паяльной пасты, подразделение высокоскоростного прецизионного дозирующего оборудования, подразделение периферийного оборудования автоматизации smt и центр контроля качества для обеспечения качества машин.
Часто задаваемые вопросы
1. Предоставляете ли вы полную производственную линию?
Да, конечно.Мы предоставляем всю производственную линию, включая машину для печати паяльной пасты, конвейер, печь для оплавления.
2. Каково основное устройство машины для выбора и размещения?
У нас есть много разных машин, и разные машины применяются к разным устройствам.Основные продукты включают в себя лампы, трубки, гибкие ленты, панельные светильники, потолочные светильники, уличные фонари, потолочные светильники, настенные светильники и т. д.
3. Как насчет языка программного обеспечения машины?
Наше программное обеспечение является независимой разработкой и разработкой на двух языках (английском и китайском).
4. Каковы условия оплаты?
Т/Т в порядке.Вы можете выбрать FOB Шэньчжэнь.
5. Кто ваши основные клиенты?
Наша продукция экспортируется в более чем 20 стран и регионов, включая Южную Корею, Индию, Египет, Турцию, Россию и др.
