Подробная информация о продукте:
Оплата и доставка Условия:
|
| Модель: | YT202s | Длина: | 2788mm |
|---|---|---|---|
| Ширина: | 1686mm | Высота: | 1375mm |
| Полный вес: | 1700kg | Максимальный размер pcb: | 500*450mm |
| Высокий свет: | Машина размещения smt светов СИД,Машина размещения smt 20 голов,Двойная машина установки СИД группы режима |
||

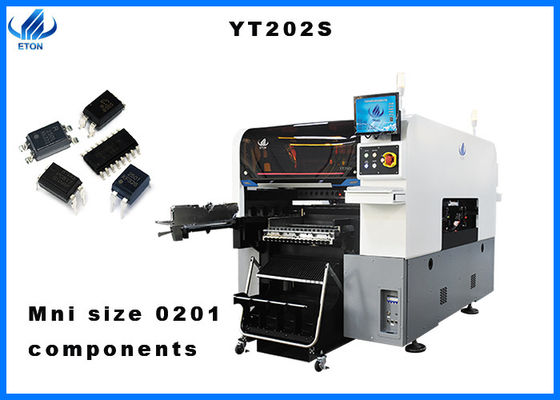

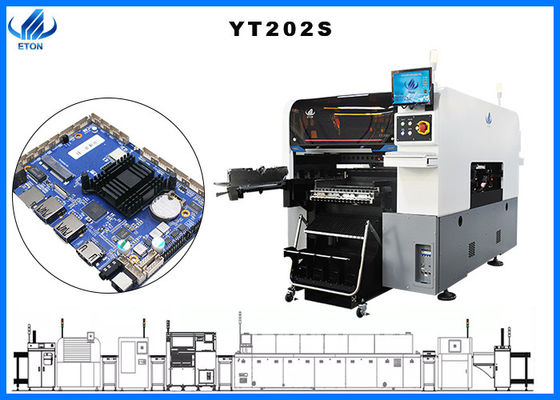

Pcb света СИД обрабатывая машину выбора и места
Введение машины
группа двойн-режима 1.Yt202s, соответствующая для самого большого размера доски PCB 500 * 450mm

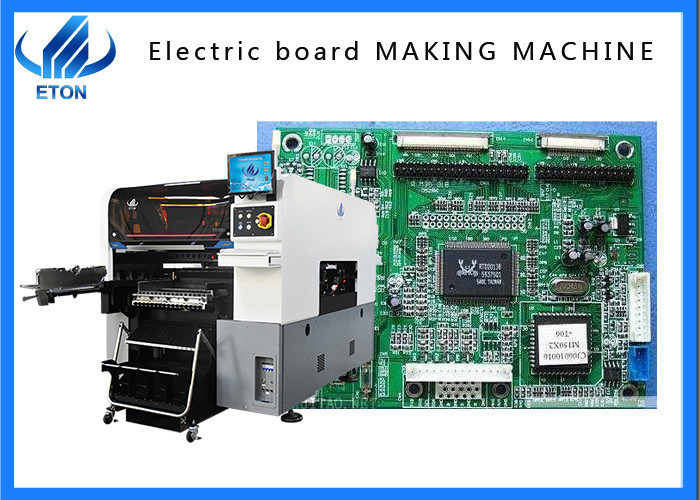

Соответствующий для всех видов ламп СИД, шарика СИД, шарика DOB, лампы панели, downlight, уличного фонаря, экрана дисплея, монтажной платы, etc
раковина машины 2.The yt202s черно-белая. Камера используемая yt202s верхний бренд в Китае - Hikvision. Раковина машины конструирована в одиночку. X и Y-osи линейные моторы. Линейные моторы делают устанавливая точность более высоко, срок службы более длиной, и цена производства уменьшила. Это увеличивает план продукции
3.Yt202s20 устанавливая головы, с емкостью 80000cph, и самая небольшая часть соответствующая для установки 0201. Она может определить BGA, CSP и другие массивы решетки шарика
Оборудованный с двойными возглавленными умными фидером и вагонеткой, оно осуществляет не не ждать устанавливая, не не ждать питаться и питаться, и значительно улучшает эффективность продукции
2 оружия и 2 головы, 10 сопл для каждой головы, 20 сопл всасывания всасывания для каждой головы, гибких перерабатывающих мощностей PCB, могут произвести 2 различных продукта в то же время, когда одна голова останавливает работать, другая голова не будут затронуты.
Технический параметр
| Sized* w 板尺寸 /PCB PCB) | размер 最大尺寸 максимальный: размер 最小尺寸 双板 500mm*300mm 单板 500mm*450mm (одиночный PCB) (PCB двойника) минимальный: 50mm*50mm |
| Толщина 板厚度 /PCB PCB | 0.5-4.5mm |
| Зажимать 板固定方法 /PCB PCB | 气缸夹板, 轨道宽度可调 /Cylinder зажимая, ширина следа регулируемая |
| 定轨方式 /Rail | 双轨双臂 (1 рельс)/2, 2 портала 轨为固定轨道 轨 4 (рельс 1,4 исправленный рельс) |
| 系统 /System | Windows 7 |
| 软件 /Software | 自主研发/НИОКР независимо |
| система управления MES 系统 /Production 生产管理 MES | 提供要求定制 подгонянное) (选配项/(вариант) |
| программирование 离线编程 /Offline | W/Available |
| 相机数量 /No. камеры | 4 套/4 набора (цифровая фотокамера 数字相机) |
| опознавание камеры зрения 固定飞拍识别元器件 /Bottom | |
| коррекция 校正 /Vision alignment+Mark 视觉对位 +MARK | |
| точность 重复精度 /Repeat | ± 0.02mm |
| высота 贴片高度 /Mounting | w20mm |
| скорость 贴片速度 /Mounting | 80000CPH (本公司最优条件下) (наивыгоднейшая скорость) |

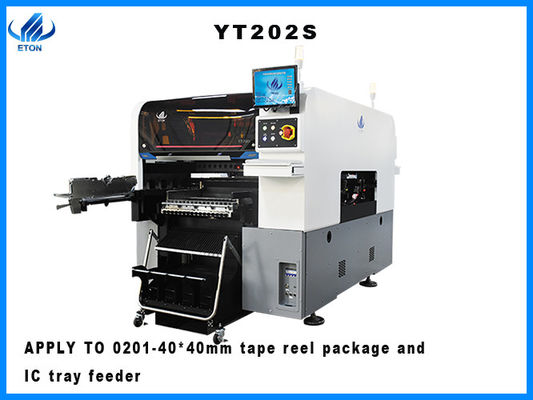

| ряд 贴装零件范围 /Components |
0201 背包料 IC 封装料及 〜 40*40mm Пакеты вьюрка ленты минуты 0201 ~40*40mm и поднос IC фидер etc. |
| 使用电源及功率 /Power | 380AC 50HZ 6KW |
| окружающая среда 使用环境 /Operating | 23°C 土 3°C |
| направление ansmission 传输方向 /T « | 标准 (单向) /Standard: Одиночное направление |
| режим 传送方式 /Transmission | привод 在线 /Online |
| режим 定位方式 /Position | 光学 /Optical |
| потребление 耗气量 /Ai « | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| управление 电气控制 /Electrical | Научные исследования и разработки 自主研发 /Independent ETON ETON |
| набор модуля 1 контрольной карты 套 /Motion 运动控制卡模块 1 | Научные исследования и разработки 自主研发 /Independent ETON ETON |
| 轴驱动方式 /X XYZ, y, путь привода оси z | мотор линейного мотора +Servo 高端磁悬浮电机 + 伺服电机 /High-end магнитный |
| 可放置送料器数 >/No. станции фидера | 双边送料器台车站位 32PCS, 盘 可装物料 64 (单边送料器台车站位 16PCS, 盘 可装物料 32), 背包可自由切换 IC 根据产品需要送料器台车与 (背包选配)/двойной слот 32PCS тележки стыковки стороны, пакеты вьюрка ленты: 64PCS (одиночный слот 16PCS тележки стыковки стороны, пакеты вьюрка ленты: 32PCS), свободно переключающ между стыковать фидер подноса feederdC тележки и подноса IC: Вариант) |
| 吸嘴安装数 m/No. голов | сторона 双边 20PCS (单边 10PCS) /Double: 20pcs (одиночная сторона: 10pcs) |
| путь 送料方式 /Feeding | фидер двойника 双头智能送料器 /Intelligent главный |
Введение ETON
Eton имеет больше чем 10 лет опыта в индустрии SMT, имеет 52000 квадратных метров промышленного парка в провинции Цзянси, имеет свою собственную независимую команду НИОКР, и поддерживает CNC & OEM
Наше обслуживание
Покуда вы покупаете наши машины, мы инженеры службы поддержки, который нужно установить их на месте бесплатно. Во время периода гарантии, все части повреждены и заменены бесплатно. Мы поддерживаем онлайн видео- преподавательство 24 часа в сутки, и обслуживание обновления бесплатного программного обеспечения поддержки пожизненное. Мы имеем местных инженеров и офисов в Индии и Египте, и обслуживание очень удобно.
вопросы и ответы
Q: Вы имеете сертификат аттестации продукта?
: Наши продукты имеют CCC, CE, аттестацию SRIA.
Q: Как об обслуживании после-продажи? Как о гарантии?
: Мы имеем команду профессиональных инженеров для того чтобы разрешить ваши проблемы. Все части которые требуют ремонта и замены свободное ofcharge во время периода гарантии. Мы можем также обеспечить вас с тренировкой и приобъектной установкой, и дистанционное управление поддержки машины, машина использует китайский и английский интерфейс, очень легкий для того чтобы работать.
Q: Вы торговая компания или изготовитель?
Мы профессиональный изготовитель специализированный в принтере экрана, машине SMT, машине выбора и места, печи Reflow, производственной линии SMT и других продуктах SMT.
