Подробная информация о продукте:
Оплата и доставка Условия:
|

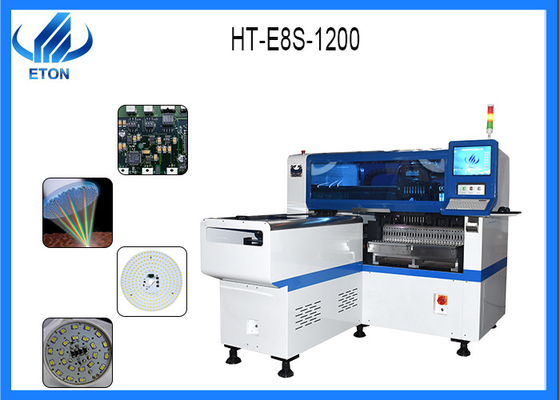

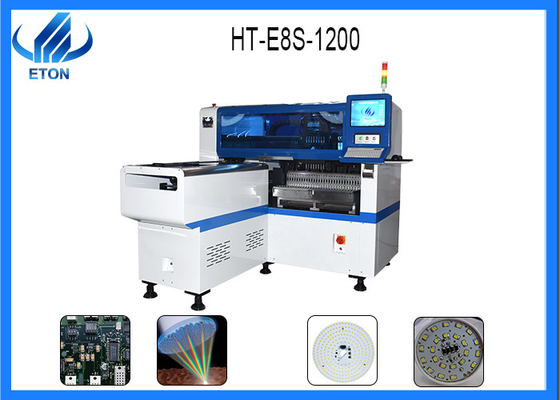

Модель: | HT-E8S-1200 | Размер: | 2550*1650*1550mm |
---|---|---|---|
Гарантия: | 1 год, 12 месяца | имя: | Обломок Mounter SMD, SMT комплектует и устанавливает машину |
Применение: | Производственная линия SMD, машина стрелка установки SMT, производственная линия SMT, для машины SMT | Электропитание: | 380V 50HZ |
Условие: | 100% первоначальное, совершенно новый | Название продукта: | Машина собрания машины места \ СИД Mounter \ СИД, автоматический стрелок установки SMT, машина стрел |
Вес: | 1700KG | Устанавливать скорость: | 45000 CPH |
Тип: | Автоматический | Использование: | Собрание монтажной платы, машина установки SMT, SMD, СИД |
Выбор SMT и mounter обломока места в легкой промышленности приведенной для шарика приведенного, шарика dob, etc.
Технический параметр
Размер: 2550*1650*1550mm
Полный вес: 1700kg
Ширина длины PCB: Макс: минута 1200*500mm: 100*100mm
Толщина PCB: 0.5-5mm
Камера No.of: 2sets импортированной камеры
Зажимать PCB: Регулируемое давление пневматическое
Устанавливать режим: Рудоразборка группы и отдельное placingseparate комплектуя и отделить устанавливать
Программное обеспечение: НИОКР независимо
Устанавливать точность: ±0.04mm
Устанавливать высоту:<15mm>
Устанавливать скорость: 45000 CPH
Компоненты: СИД, конденсаторы, резисторы, IC, форменные компоненты, etc.
Направление передачи: Оба направление (вариант)
Исключительная запатентованная технология
Система электронного фидера питаясь.
Идентификации полета выравнивания зрения, коррекция Марк.
Нон-стоп материальная перезаряжая функция
Автоматическ-оптимизирование после произведенных координат, etc.
Процесс SMT
принтер 1.stencil: затир припоя пропущен на PCB принтером восковки
2.mounter: функция установить поверхностные компоненты держателя к PCB в правильном положении. Используемое оборудование машина SMT, расположенная в производственной линии SMT за печатной машиной экрана.
3.Curing: функция расплавить прилипатель так, что поверхностные компоненты собрания твердо будут скреплены к доске PCB. Используемое оборудование леча печь, расположенная в производственной линии SMT позади машины SMT.
паять 4.Reflow: функция расплавить затир припоя, так как поверхностные компоненты собрания и доска PCB твердо скрепили совместно. Используемое оборудование печь паять reflow, которая расположена за машиной SMT SMT в производственной линии.
5.cleaning: своя роль собрать доску PCB на выше вредных сваривая выпарках как удаление потока. Используемое оборудование стиральная машина, положение можно не зафиксировать, может быть на-линией, не может быть on-line.
6.detection: своя роль собрать доску PCB для сваривая обнаружения качества и собрания качественного. Используемое оборудование включает лупу, микроскоп, на-линию аппаратуру теста (ICT), аппаратуру летая теста иглы, автоматический оптически тест (AOI), испытательную систему рентгеновского снимка, аппаратуру функционального теста и так далее. Расположение согласно потребностям обнаружения, можно установить в соотвествующем месте на производственной линии.
7.repair: своя роль обнаружить отказ доски PCB перерабатывает. Используемые инструменты паяя утюг, рабочее место ремонта, etc… Установите везде в производственной линии.
