Подробная информация о продукте:
Оплата и доставка Условия:
|
Модель: | YT202 | Гарантия: | 1 год, 12 месяца |
---|---|---|---|
имя: | Обломок Mounter SMD, SMT комплектует и устанавливает машину, обломок Mounter SMT | Применение: | Производственная линия SMD, машина стрелка установки SMT, производственная линия SMT, для машины SMT |
Электропитание: | 380V 50HZ | Условие: | 100% первоначальное, совершенно новый |
Название продукта: | Машина собрания машины места \ СИД Mounter \ СИД, автоматический стрелок установки SMT, машина стрел | Вес: | 1700KG |
Устанавливать скорость: | 90000 CPH | Использование: | Собрание монтажной платы, машина установки SMT, SMD |
Размер: | 2317*1376*1762mm | Фидеры: | 32pcs |
Голова: | 10PCS | ||
Высокий свет: | Машины выбора и места продукции СИД,Головы машины 10 выбора и места,Головы машины 10 установки СИД |

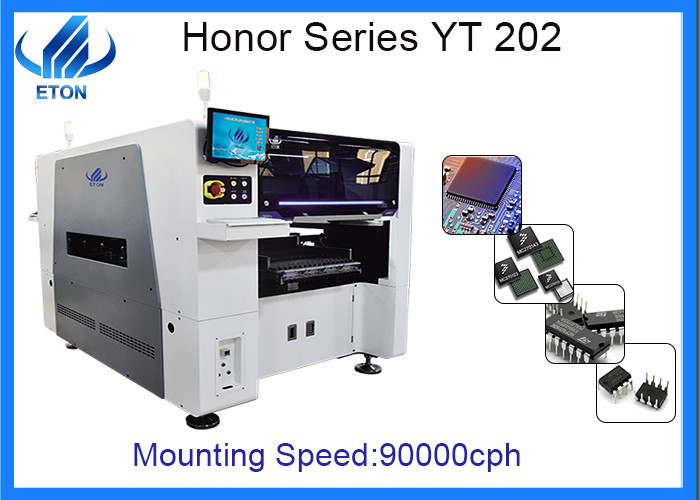

Машинное оборудование продукции электроники СИД голов машины 10 выбора и места
Детали продукта
Номер модели: YT202
Размер: 2317*1376*1762mm
Головы: 20pcs
Вес: 1700kg
Устанавливать скорость: 90000CPH
Сила: 380AC 50HZ
Фидер: модуль двойника 32pcs
Размер PCB:
МАКС: 500*450mm (одиночное) pcb/500*300mm (pcb двойника)
МИНУТА: 50*50mm
Толщина PCB: 0.5-4.5mm
Компоненты ядра: Мотор
Бренд: ETON
Визуальная камера: 4set импортированной камеры
Место происхождения: Гуандун, Китай
Гарантия: 1 год
О PCBA
Процесс и технология
1. Соединять: 1. V-отрезок присоединиться: польза машины сегментации, этот метод раздела сегментации ровный, отсутствие плохого влияния на последующем процессе.
2. Используйте соединение pinhole (отверстия печати почтового сбора): нужно рассматривать заусенец после трещиноватости, и ли процесс УДАРА на стабильности приспособления скрепляя машины, также рассматривать должен ли удар вставляемого над следом, и ли собрание собрания.
Материал PCB:
Температура PCB SMT фибрового картона G10, G11, FR4, FR5 и УДАРА, удара температуры THT относительно небольшого.
3. Влияние проводки соединителя пусковой площадки и положение через-отверстия на продукции SMT:
проводка соединителя пусковой площадки и положение через-отверстия имеют большее влияние на сваривая выходе SMT, потому что неправильные соединения пусковой площадки и через-отверстия могут подействовать как припой «кражи», жидкостный припой высосаны из печи reflow. Следующие условия хороши для качества продукта:
(1) уменьшает ширину соединителя пусковой площадки: если никакая настоящая пропускная способность и производство PCB ограничения размера, то максимальная ширина соединителя пусковой площадки 0,4 mm или ширина пусковой площадки 1/2, может быть более небольшая.
(2) пусковые площадки подключенные с обширным районом проводной ленты (например, земли, электропитания) предпочтительно соединены с узким проводом не чем 0,5 mm в длине (ширина больший чем 0,4 mm или ширина более не большая чем 1/2 прокладывают ширину).
(3) избегает прошивочных проводов от стороны или угла в пусковую площадку. Предпочтительно, прошивочный провод входит в от середины зада пусковой площадки.
(4) сквозное отверстие не должно быть помещено внутри или сразу около пусковой площадки собрания SMT. Причина является следующим: сквозное отверстие в пусковой площадке привлечет припой в отверстие и припой причины для того чтобы выйти соединение припоя; сразу около отверстия в пусковой площадке, даже если хорошая зеленая защита, она может причинить влияние теплоотвода, изменит скорость инфильтрата припоя совместную, его водит к явлению раскрывать планшет, который помешает нормальное образование соединения припоя когда он серьезен.
(5) связь между сквозное отверстие и пусковая площадка предпочтительно сложена с узкой линией соединения длины не чем 0,5 mm
вопросы и ответы
Q: который вид сырья i подготовленное для SMT линия?
: вам подготовленный главным образом включаете: PCB, затир припоя, компоненты, фидеры, сопла etc.
Q: Можете вы поддержать всю линию SMT?
: да, мы можем обеспечить всю линию решение SMT если вы хотите, то, мы профессиональны в этом поле.
Q: Почему их цена машины так много ниже чем твое?
: Вы сказали что некоторые слезая машины более дешевые чем мы на рынке, который существует, но их пункт продажи цена, и наш пункт продажи качественен. Мы можем гарантировать вас качество выбора ETON и машины места, и значение далеко больше чем наша цена.
