Подробная информация о продукте:
Оплата и доставка Условия:
|
| Длина: | 2788mm | Ширина: | 1686mm |
|---|---|---|---|
| Высота: | 1375mm | Полный вес: | 1700kg |
| Толщина PCB: | 0.5-4.5mm | Камера No.of: | 4pcs |
| Станция фидера No.of: | 32pcs | Головы No.of: | 40pcs |
| Высокий свет: | Машина выбора и места 120000 CPH,Машина размещения smt фидера подноса IC,4PCS машина размещения камеры SMT |
||

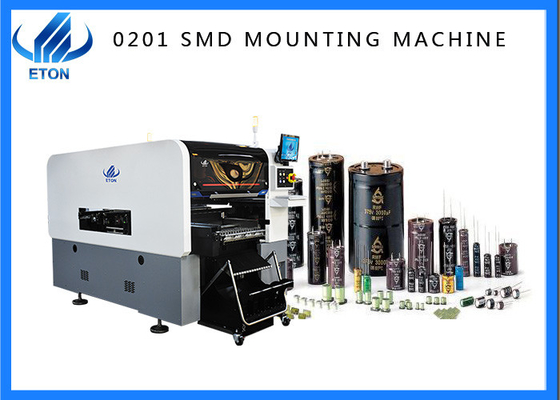

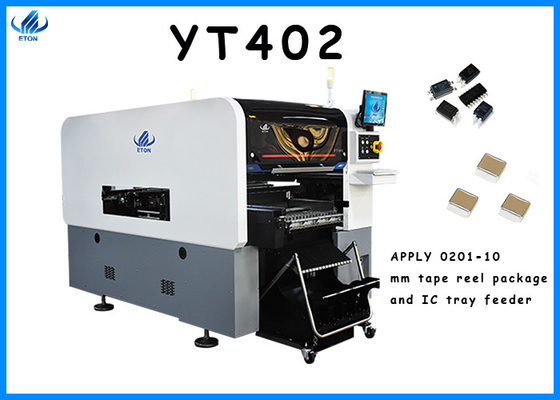

120000CPH комплектуют и устанавливают машину прикладывают фидер пакета rell ленты 0201-10mm и подноса IC
Характеристика
1. Высокоскоростная всеобщая интегрированная устанавливая голова, 40 голов, каждая голова проконтролирована независимым мотором, используя двойной тип матрицы строки, первые 10 голов формируют модуль, 20 высот всасывания, и группа двойственного типа колебаний имеет 40 высот всасывания
2. Новая фиксированная воздушная камера: улучшите представление опознавания, и расширьте размер соответствуя компонентов установленных на высокой скорости до 10*10mm
Камера Марк: высокоточная система распознавания камеры метки, которая принимает метод опознавания освещения 3-цвета, соответствующая для любых метки формы и объектива (голубой светлой сканирования), и имеет широкий диапазон применений
Фиксированная линия камера развертки: через камеру опознавания скоростного полета, она может быстро собрать множественные главные изображения в одно время, унести визуальную тарировку компонентного положения изображения, коррекции выравнивания, и высоту источника света можно отрегулировать
3.PCB
Максимальный размер: 500*450mm (одиночный PCB)
500*300mm (PCB двойника)
Минимальный размер: 50*50mm
Параметр
| 线路板 /PCB | |
| Размер 板尺寸 /PCB PCB (L* w) | размер 最大尺寸 максимальный: размер 最小尺寸 双板 500mm*300mm 单板 500mm*450mm (одиночный PCB) (PCB двойника) минимальный: 50mm*50mm |
| Толщина 板厚度 /PCB PCB | 0.5-4.5mm |
| Зажимать 板固定方法 /PCB PCB | 夹板 气缶 I, 轨道宽度可调 /Cylinder зажимая, ширина следа регулируемая |
| 定轨方式 /Rail | 双轨双臂 (1 рельс)/2, 2 портала 轨为固定轨道 轨 4 (рельс 1,4 исправленный рельс) |
| стержень 系统 /Sy | Windows 7 |
| 软件 /Software | 自主研发/НИОКР независимо |
| система управления MES 系统 /Production 生产管理 MES | 提供要求定制 подгонянное) (选配项/(вариант) |
| программирование 离线编程 /Offline | 有 /Available |
| 相机数 M/No. камеры | 4 套/4 набора (цифровая фотокамера 数字相机) |
| опознавание камеры зрения 固定飞拍识别元器件 /Bottom | |
| коррекция 校正 /Vision alignment+Mark 视觉对位 +MARK | |
| точность 重复精度 /Repeat | + 0.02mm |
| высота 贴片高度 /Mounting | W6mm |
| скорость 贴片速度 /Mounting | 120000CPH (本公司最优条件下) (наивыгоднейшая скорость) |
| ряд 贴装零件范围 /Components | packagesand IC etc 料 /Min 0201 IC 封装料及 0201~10mm. |
| 使用电源及功率 /Power | 380AC 50HZ 6KW |
| окружающая среда 使用环境 /Operating | 23°C±3°C |
| направление 传输方向 /Transmission | 标准 (单向) /Standard: Одиночное направление |
| режим 传送方式 /Transmission | привод 在线 /Online |
| режим 定位方式 /Position | 光学 /Optical |
| потребление 耗气量 /Air | 0.4-0.6mpa (4-6kgf/cm2) 1 50N/min |
| управление 电气控制 /Electrical | Научные исследования и разработки 自主研 ^/Independent ETON ETON |
| набор модуля 1 контрольной карты 套 /Motion 运动控制卡模块 1 | Научные исследования и разработки 自主研发 /Independent ETON ETON |
| 轴驱动方式 /X XYZ, y, путь привода оси z | мотор линейного мотора +Servo 高端磁悬浮电机 + 伺服电机 /High-end магнитный |
| 可放置送料器数 S/No. станции фидера |
双边送料器台车站位 32PCS, 盘 可装物料 64 (单边送料器台车站位 16PCS, 盘 可装物料 32) Двойной слот 32PCS тележки стыковки стороны, пакеты вьюрка ленты: 64PCS (одиночный слот 16PCS тележки стыковки стороны, пакеты вьюрка ленты: 32PCS) |
| 吸嘴安装数 >/No. голов | сторона 双边 40PCS (单边 20PCS) /Double: 40pcs (одиночная сторона: 20pcs) |
| путь 送料方式 /Feeding | фидер двойника 双头智能送料器 /Intelligent главный |
Наши обслуживания
Как только вы покупаете нашу машину, вы можете насладиться свободным от двери к двери обслуживанием установки инженеров. Во время периода гарантии, все части повреждены и заменены бесплатно. Вы можете поддержать онлайн видео- свободное преподавательство 24 часа в сутки, и обеспечиваете обслуживания обновления бесплатного программного обеспечения на всю жизнь.
вопросы и ответы
Q: Как насчет гарантии машин?
: Обслуживание: машине 1 года всей, все части нужно быть отремонтированным или замененный будет свободен. Мы примем ответственность машин от a к Z.
Q: Вы развили вашу собственную машину?
: Он независимо начинал патенты вымысла мира первые технологические и собственнические технологии, включая 9 патентов вымысла, 12 авторского права программного обеспечения и 112 практически патента.
Q: Чего ваша машина соответствующая для?
: Наши машины широко использованы в освещении, экране дисплея, электронике, поставке мощности привода, бытовых приборах, новой энергии и других индустриях
