Подробная информация о продукте:
Оплата и доставка Условия:
|
Имя: | Принтер восковки | Модуль: | ЭТ-Ф400 |
---|---|---|---|
Размер минуты ПКБ: | 50кс50мм | Размер ПКБ Макса: | 400С340мм |
Толщина Пкб: | 0.4~6мм | Коробоватость ПКБ: | <1% |
Высота перехода: | 900±40мм | Точность печатания: | ±0.025мм |
Высокий свет: | Выбор SMT и машина места,выбор smt и оборудование места |
Умная высота 900±40mm перехода машины установки SMT для печатания затира припоя

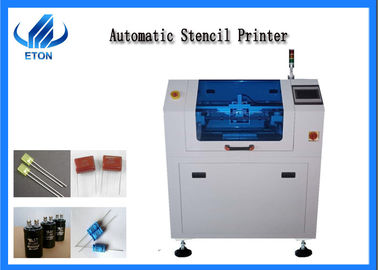

Автоматический принтер восковки ET-F400
Заплата SMT ссылается на аббревиатуру серии процессов которые обработаны на основание PCB, и PCB плата с печатным монтажом. SMT поверхностная технология держателя и один из самых популярных технологий и процессов в индустрии собрания электроники.
SMT /SMD ссылается на аббревиатуру серии процессов которые обработаны на основание PCB.
ET-F400 автоматический принтер stensil
Принтер восковки очень важен в производственной линии smt, ET-F400 автоматический принтер восковки, оно высота перехода 860-940 mm, направление перехода левый, праволевый, лев-левый или прав-правый. Максимальная скорость перехода 1500mm/s programmable.
Рамки экрана
Максимальный размер рамок экрана ET-F400 737*737 mm, размер mmin 370*370 mm, толщина 25-40 mm.
Максимальный размер 400*340 mm pcb
ET-F400 соответствующее для максимального размера 400* pcb 340 mm и минимального размера 50*50 mm. Толщина 0.4-6 mm и коробоватость pcb не больше чем один процент.
Рамки экрана | Минимальный размер | 370X370mm |
Максимальный размер | 737X737mm | |
Толщина | 25~40mm | |
Размер PCB минимальный | 50X50mm | |
Размер PCB максимальный | 400X340mm | |
Толщина PCB | 0.4~6mm | |
Коробоватость PCB | <1% |
Особенности
1.ET-F400 имеют 2 независимых моторизованных печатающей головки, очень умной.
Система поддержки 2.PCB магнитная таблица pin/up-down регулирует/supportblock.
система 3.Clamping бортовое сопло зажимать и вакуума.
Параметры:
Высота перехода | 900±40mm | |
Направление перехода | Левый; Праволевый; Лев-левый; Прав-правый | |
Скорость перехода | Максимальное 1500mm/S Programmable | |
Положение доски | Система поддержки | Магнитная таблица Pin/Up-down отрегулированная/supportblock вручную |
Зажимать систему | сторона зажимая, сопло вакуума |
Очищая система | Сухой, влажный, вакуум (Programmable) |
Ряды регулировки таблицы | X: ±10mm; Y: ±10mm; θ: ±2° |
Повторите точность положения | ±0.01mm |
Печать точности | ±0.025mm |
Время цикла | <7s> |
Перестроение продукта | <5min> |
Требуемый воздух | 4.5~6Kg/cm2 |
Потребляемая мощность | AC: 220±10%, 50/60HZ 1Φ 3KW |
Метод контроля | Управление ПК |
Размеры машины | 1220 (l) X1355 (w) X1500 (h) mm |
Вес машины | Приблизительно: 1000Kg |
Линия SMT
Для продуктов продукции различных, различные машины в производственной линии smt. Как для линия освещения Led, нам нужно подготовить затяжелитель, выгружатель, принтер восковки, печь reflow, транспортер.
Компания ETON обеспечивает всю линию машины для вашего convinence, если вы действительно хотите знать больше и иметь сотрудничество, то должна связаться мы: Joy@eton-mounter.com или +8613590151025
